耳板連接方式

查看數: 5506 | 評論數: 12 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2019-3-10 20:39

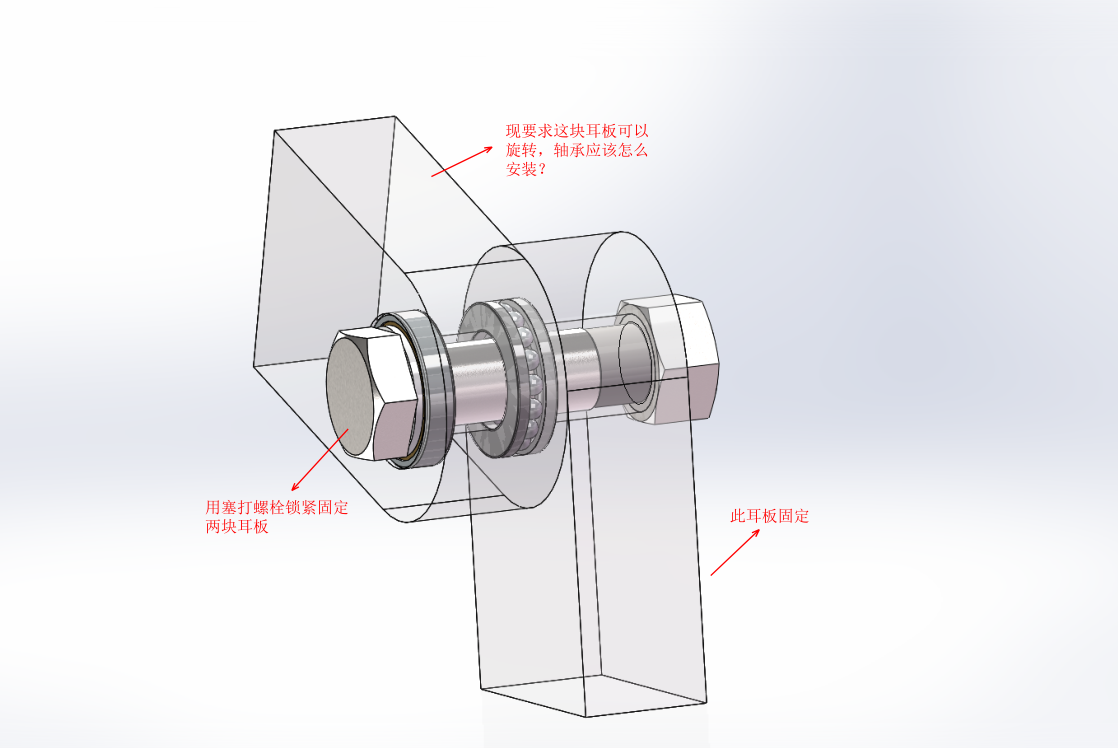

看圖，有好的方案可以有償，謝謝！

回復

小妖精の大妖怪 發表于 2019-3-18 16:52:01

懸臂軸承螺栓滾輪軸承

sunbin00 發表于 2019-3-14 11:02:35

兩個固定耳板搭接轉動的在中間

mumu312 發表于 2019-3-13 15:44:01

用2個深溝球吧，推力球軸承實際是一片一片散的好幾塊呢

811359242 發表于 2019-3-11 09:56:24

為啥要推力軸承

高級灰 發表于 2019-3-11 08:40:26

你這樣設計兩個耳板能動么

同意，感覺這個結構會擠死，動不了發表于 2019-3-11 10:44

請教下怎么軸承怎么放發表于 2019-3-11 09:13

Michael-wave 發表于 2019-3-11 08:04:41

要看負載多少？輕負載的話，厚度允許的情況下，旋轉的板兩側內裝深溝球軸承，一根塞打螺絲或者懸臂銷鎖進去，跟固定板之間放個墊片，這是最簡單的了！

三噸重發表于 2019-3-11 09:12

曉昀 發表于 2019-3-11 07:02:48

耳板厚度多少？使用中耳板不是轉整圈吧？吊裝用的嗎？承重多少？
軸從左端穿入，軸左端設計成軸肩對左端軸承定位，軸右端穿出固定耳板，用螺母軸向定位。

耳板大概80mm,這個機構是用油缸頂起的旋轉架，有三噸重發表于 2019-3-11 09:11

shentu 發表于 2019-3-11 00:10:37

不妥。推力軸承受力過大（固定耳板的力會很大）會壞的。

wx_zmBMzm81 發表于 2019-3-10 22:09:06

101kjs 發表于 2019-3-10 22:05
耳板厚度沒要求的話，最好加了固定耳板上，形成懸臂梁結構

方便的話可以出個圖看看嗎？有償
