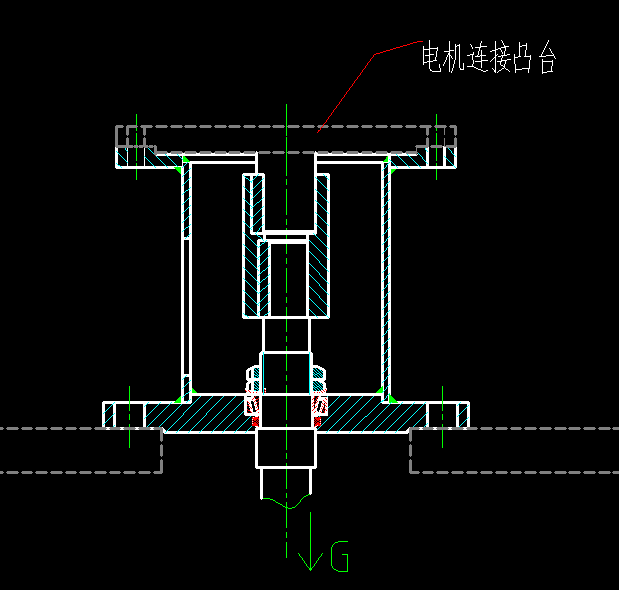

“下面是懸著的”
所以，你用了雙鎖緊螺母，能玩。哈哈！

454141017 發表于 2019-3-10 08:30
從上邊看下來,連接法蘭缺省了安裝孔中心線，聯軸節不要自己做，用標準件，支架不要用無縫鋼管，用三塊鐵板 ...

所以，你用了雙鎖緊螺母，能玩。哈哈！

從上邊看下來,連接法蘭缺省了安裝孔中心線，聯軸節不要自己做，用標準件，支架不要用無縫鋼管，用三塊鐵板，便于焊接后整體加工，圓螺母用一個就夠了，有鎖緊墊圈的，圓錐滾子軸承要配對使用，就放在那個防塵圈的位置上，下面的作圖干涉就解決了。絲桿的另一端用一個深溝球軸承即可。
可參照的圖樣很多，自動化工廠的機械臂樣本。

yzhflypig 發表于 2019-3-9 17:24
先說兩點。1.軸承要用兩個，2你的軸都跟你的固定板碰到一起了，怎么轉動。

一個軸承肯定不行啊。特別還是圓錐滾子軸承。加多一個很難嗎？

我覺得干涉問題，樓主應該知道，主要是結構問題，攪拌機情況比較惡劣，攪拌軸有可能向上攢動，所以在原有滾子軸承上面再加個推力軸承比較妥當。

竹筠俠 發表于 2019-3-9 19:00
這個圓螺母擰緊了不是把軸卡死了，不擰緊又竄動。圓錐輥子軸承上面直接做個軸肩壓在內圈上，下面連執行機構 ...

單列圓錐滾子沒有調心功能吧！

軸承座的結構細節問題比較多，電機凸臺與電機軸怎么連接？電機安裝座（焊接件）結構設計的也不太好，還有……，好好修改吧，樓上社友也指出了很多問題。

不知從何說起！

單軸承？攪拌是比較惡劣的工況
