滾筒輸送機功率計算

查看數: 10348 | 評論數: 24 | 收藏 1

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2019-3-8 17:14

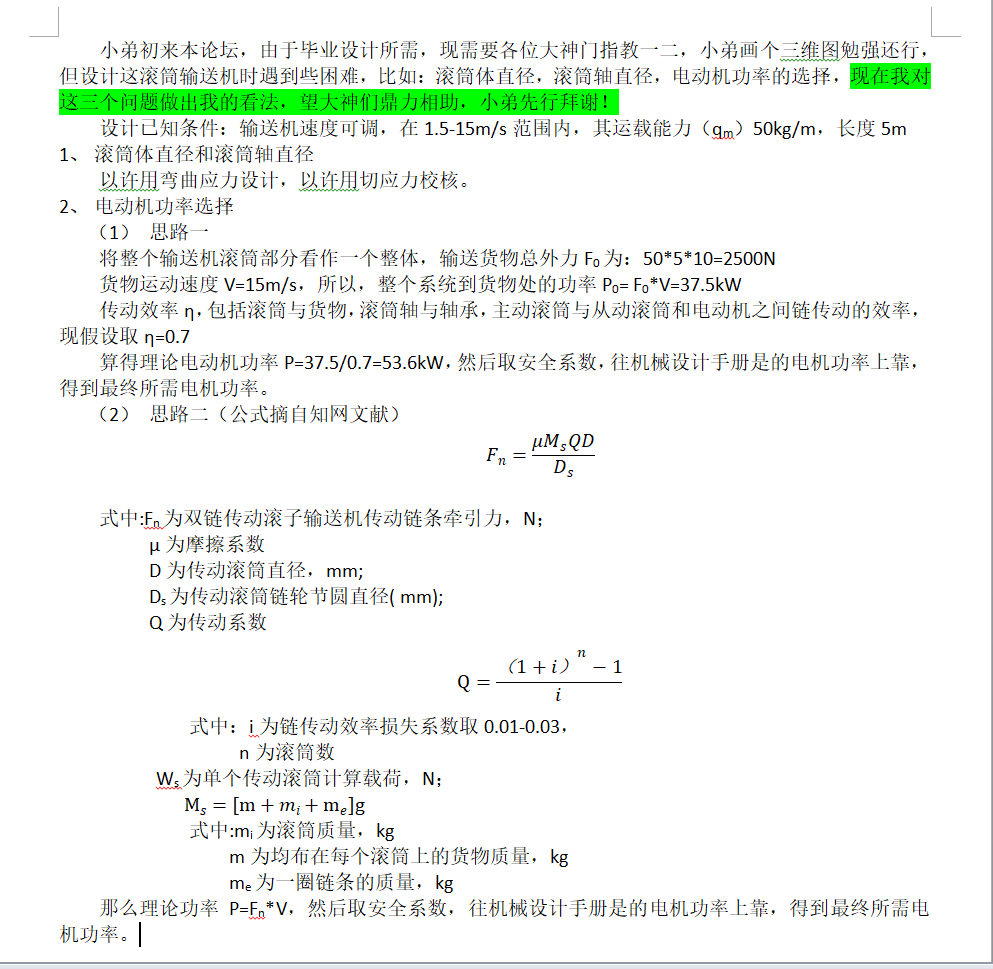

小弟初來本論壇，由于畢業設計所需，現需要各位大神門指教一二，設計這滾筒輸送機時遇到些困難，比如：滾筒體直徑，滾筒軸直徑，電動機功率的選擇，為了公式更好輸入詳細請看下圖： ...

回復

曉昀 發表于 2019-3-12 09:40:54

bozidan 發表于 2019-3-12 09:10
貨物的摩擦阻力乘以速度得到傳輸功率，轉化成電機功率時候，和速比有關系嗎，要不要除以速比。

不用除以速比。

bozidan 發表于 2019-3-12 09:10:57

曉昀發表于 2019-3-9 20:12
得到的功率除以傳動效率是計算功率，然后根據工況再乘以工況系數才是需要電機輸出的功率。最后根據這個功 ...

貨物的摩擦阻力乘以速度得到傳輸功率，轉化成電機功率時候，和速比有關系嗎，要不要除以速比。

lp學者 發表于 2019-3-11 14:36:14

遠祥發表于 2019-3-10 17:01
建議樓主采用思路2的計算方式。

嗯，多謝

遠祥 發表于 2019-3-10 17:01:43

建議樓主采用思路2的計算方式。

lp學者 發表于 2019-3-9 23:41:58

101kjs 發表于 2019-3-9 22:15
不光有推薦尺寸，還有計算公式。

啊？標準我查錯了么？？

lp學者 發表于 2019-3-9 23:40:41

曉昀發表于 2019-3-9 20:12
得到的功率除以傳動效率是計算功率，然后根據工況再乘以工況系數才是需要電機輸出的功率。最后根據這個功 ...

懂，看我這腦子，乘除不分了，多謝大哥

機械蛋撻 發表于 2019-3-9 22:15:31

學習一下

101kjs 發表于 2019-3-9 22:15:03

lp學者發表于 2019-3-9 14:31
啊？輸送機標準手冊？您說的是JB/T 7012-2008吧？這個標準我倒是也看過，只是一堆推薦標準尺寸，我想有些 ...

不光有推薦尺寸，還有計算公式。

曉昀 發表于 2019-3-9 20:12:01

lp學者發表于 2019-3-9 15:00
對對對，是筆誤，乘以摩擦系數，得到的功率再乘以傳動效率是否就可以認為是電機輸出功率？？

得到的功率除以傳動效率是計算功率，然后根據工況再乘以工況系數才是需要電機輸出的功率。最后根據這個功率和你的設計轉速往廠家電機樣本上去靠，確定最終電機型號。
