關于滾珠絲桿的問題，求教各位！

查看數: 10200 | 評論數: 32 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2019-3-5 10:52

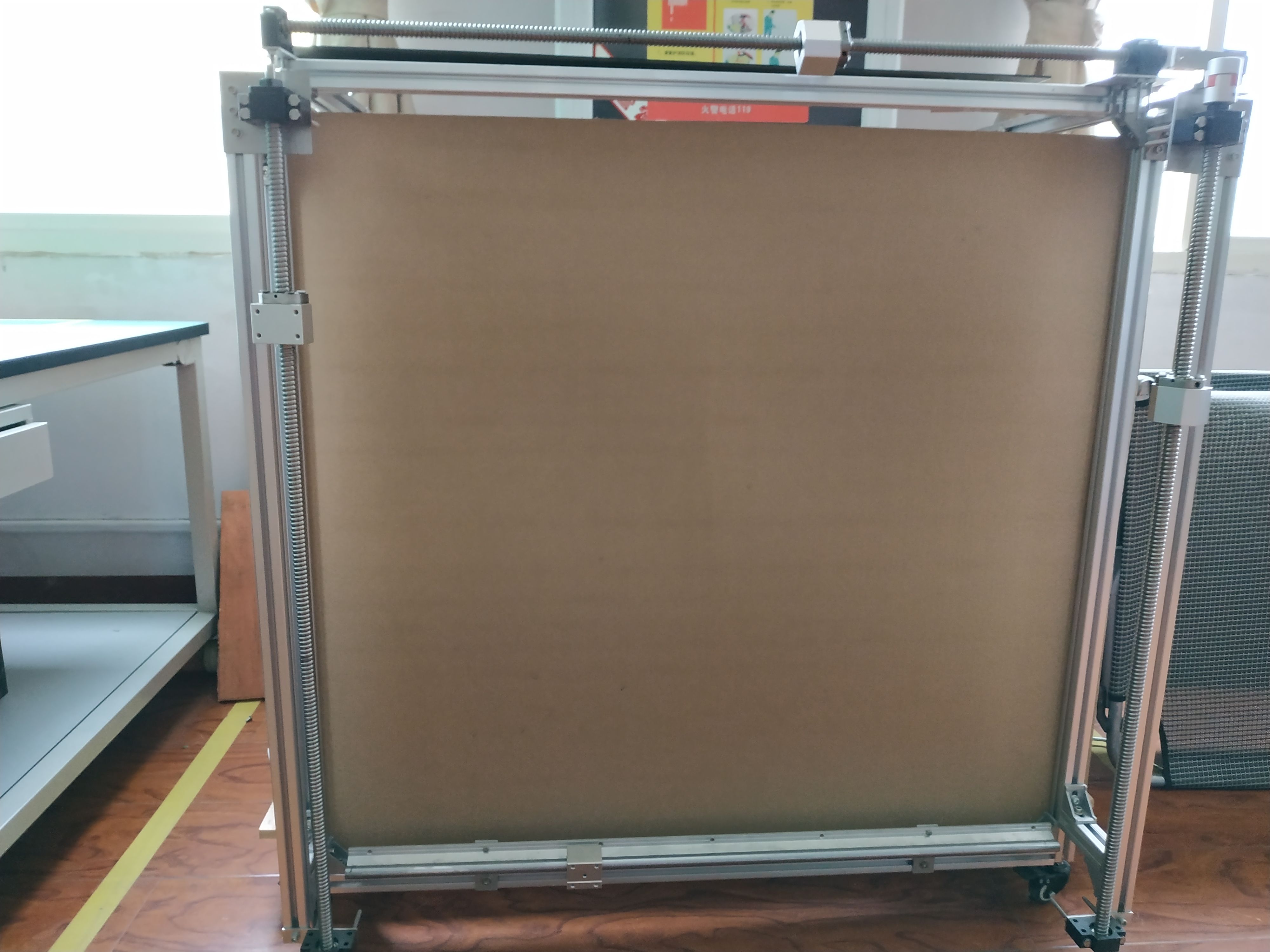

要求：設計一個自動上下往復運動的結構，絲杠只能放置在一側方案：滾珠絲杠垂直安裝，帶電機遇到的問題：1.絲杠運轉不流暢 2.絲杠滑塊受到不對稱的軸向力求教各位，上述兩個問題怎么解決。 ...

回復

菜雞攻城獅 發表于 2019-3-9 11:55:43

芒果DA 發表于 2019-3-5 15:42
最大的問題是絲杠是不能受力的，不管軸向還是徑向。加導軌就解決問題了

加導軌可以解決徑向力，解決不了軸向力，再加配重就行了

順子93 發表于 2019-3-8 20:47:16

配合直線導軌一起用

湖北-小吳 發表于 2019-3-8 16:45:22

供應導軌、絲桿、花鍵，QQ598052343

遠祥 發表于 2019-3-7 20:44:44

一般都是絲杠在中間，兩側有導軌做為導向。從圖片上看，樓主的絲杠并不是滾珠絲杠吧？這樣矩形槽絲桿本身在旋轉過程中都會有卡頓的現象。

芒果DA 發表于 2019-3-7 13:34:22

好久不見lcl 發表于 2019-3-7 11:42
軸向受拉也不行嗎？提升重物用絲桿機構不行嗎？

不是不行，需要查對應的絲杠參數。特別是你這種豎直安裝，還有力臂的機構，必須要其他結構來承重。回帖里都給你這個建議了。

好久不見lcl 發表于 2019-3-7 11:42:30

芒果DA 發表于 2019-3-5 15:42
最大的問題是絲杠是不能受力的，不管軸向還是徑向。加導軌就解決問題了

軸向受拉也不行嗎？提升重物用絲桿機構不行嗎？

xhjfbi 發表于 2019-3-6 12:46:38

查看升降桌結構就行了

楓子｀ 發表于 2019-3-6 11:57:48

這個好像是售貨機之類的，建議加用直線導軌和同步帶傳動，這樣成本低

遠祥 發表于 2019-3-6 10:08:44

最好對稱布局，否則單邊運動起來很費勁！
