前景錢 發表于 2019-3-6 08:08
回貼是一種態度，有的能幫就幫，幫不上的就頂起來。

謝謝前輩教誨

LiNing_jrjub 發表于 2019-3-4 10:51
老哥，你是不是水帖的？怎么哪個地方都能看到你。看到就看到，回的帖子沒有一個是真正能幫助樓主解決問題 ...

回貼是一種態度，有的能幫就幫，幫不上的就頂起來。

yien 發表于 2019-3-4 08:47
這樣安裝沒有問題。
但是一定要校核Mc方向的力矩，還有線軌壽命。具體計算公式參考THK手冊，公式太長我 ...

好的，非常感謝

塵世天涯 發表于 2019-3-4 16:46
普通直線導軌是四面等負載的，也就是說四個方向上的抗載荷能力是一樣的。

轉換方法，直接查找供應商樣本 ...

好的，非常感謝

普通直線導軌是四面等負載的，也就是說四個方向上的抗載荷能力是一樣的。

轉換方法，直接查找供應商樣本，所有方向的力和扭矩都需要轉換為等效載荷進行驗算。如果供應商樣本沒有標注，還是換一家吧。正規廠商都會給出計算方法的。

如果你只是想找個參照，可以查詢THK，HIWIN，等等，隨便一個廠商的樣本，計算和轉化方法是通用的

建議用直線軸承

前景錢 發表于 2019-3-2 11:23
圖冊上應該有的。

老哥，你是不是水帖的？怎么哪個地方都能看到你。看到就看到，回的帖子沒有一個是真正能幫助樓主解決問題的
我說的不對的還請海涵

樓主說的阻力，應該是指摩擦系數把。一般情況下，摩擦系數為0.05，不管側裝還是水平安裝，只要在規定載荷內就行。

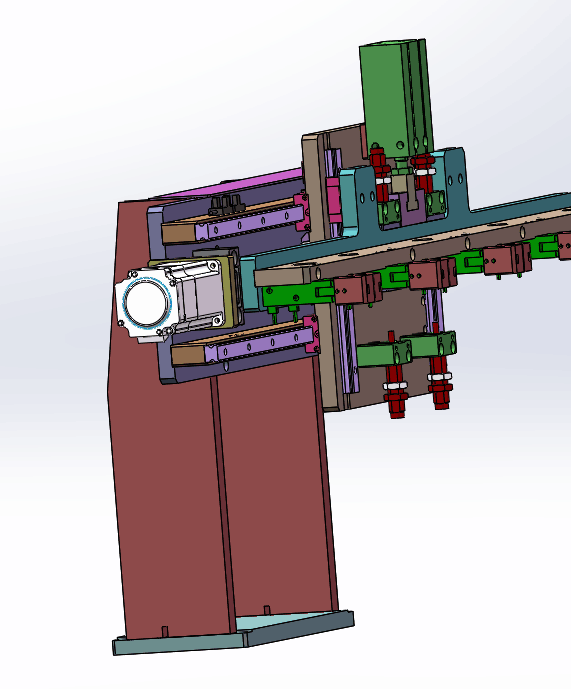

對導軌施加的“正壓力”計算：從圖中可以看出，樓主的負載力臂，應該小于導軌間的跨距，所以“正壓力”可以直接按照負載重量來算就行。
如果負載力臂大于導軌間距，則“正壓力”應該是負載 X 負載力臂/導軌跨距 X 安全系數
以上是個人觀點，如有不對的地方，請各位大佬指正，共同學習，共同進步

這個機器 干嗎用的
