那直接將法蘭內孔加大到與管外徑大小，讓管穿過法蘭焊，就不用對孔徑了

遠祥 發表于 2019-2-21 19:15
樓主需要制作一個專用的焊接定位夾具，管用內孔定位。

對啊，兄弟，就是這樣的情況。可是怎么辦啊？

兩頭都用三爪卡盤，做個等高的制作放在直線導軌上，卡盤裝在支座上，整體可以前后移動。裝夾工件（長的話加個簡易的中心架），推過來就直接焊了。

weifei2018 發表于 2019-2-21 11:07
車床有內漲的卡盤嗎？見過的太少了

三爪卡盤張內孔裝夾嘛，很常規的裝夾方式。

樓主需要制作一個專用的焊接定位夾具，管用內孔定位。

yzhflypig 發表于 2019-2-21 16:13
那就內壁穿一條導柱，都套進去以后再環縫焊接啊。

但是150~350之間，管道型號太多了

weifei2018 發表于 2019-2-21 15:22

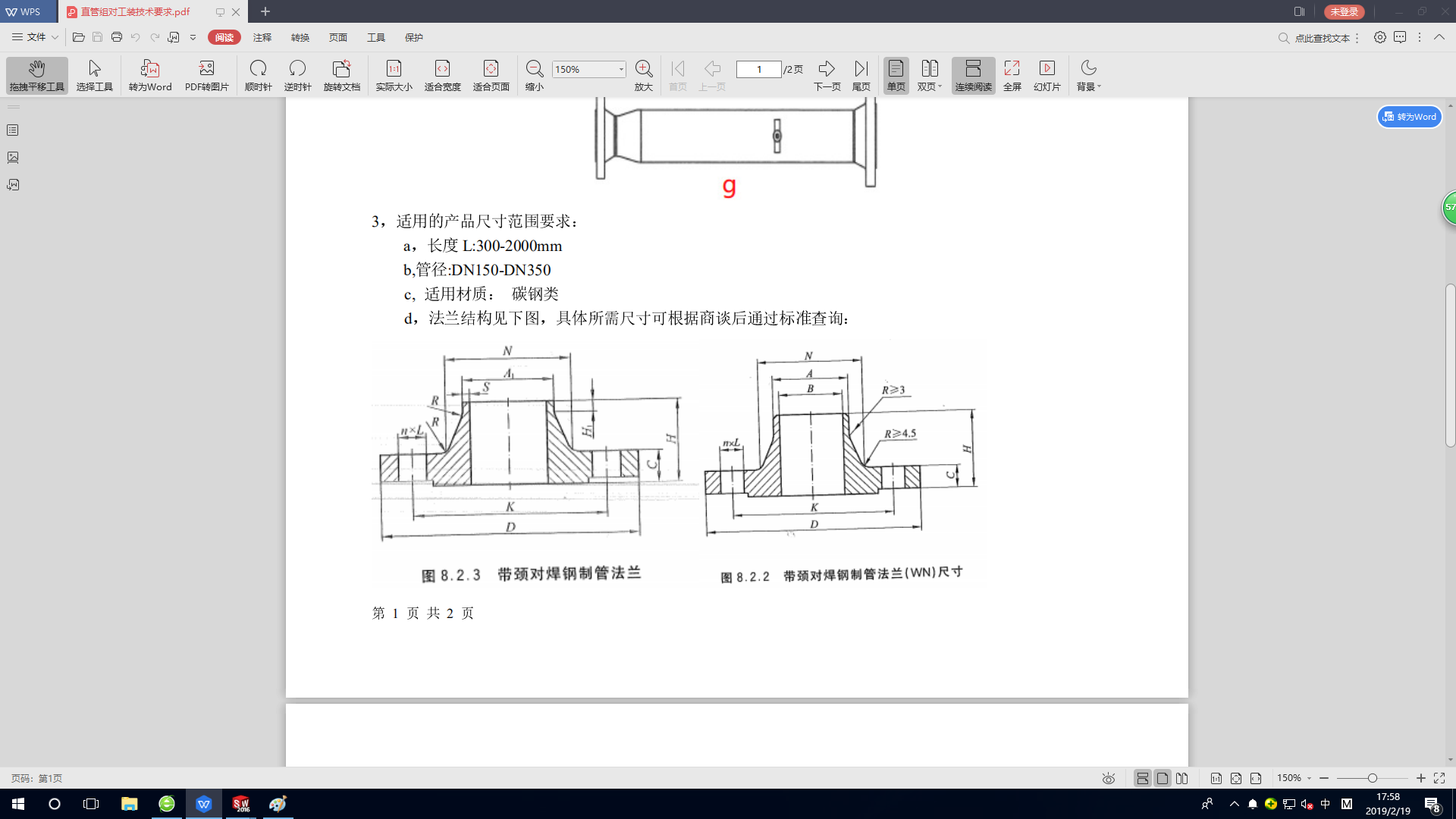

我起初也這么想，但是客戶說法蘭是標準的，管道的壁厚或者直徑偏差要大些，如果外徑對準了，內徑就有些不 ...

那就內壁穿一條導柱，都套進去以后再環縫焊接啊。

weifei2018 發表于 2019-2-21 10:16
兄弟，我沒看懂。。。請問可以麻煩您稍微解釋一下嗎？謝謝

簡單說就是在管子和發法對接處一邊加工一個臺階孔，另一個上加工一個直段用于兩個件的定位配合。這樣就能保證內孔平齊了

法蘭盤焊接處和管子內外徑尺寸不一樣？一樣的話可以用外徑定位
