20*40矩形管長600，設計一個機構測量其長度誤差控制在0.1以內

查看數: 9064 | 評論數: 35 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2019-2-20 16:26

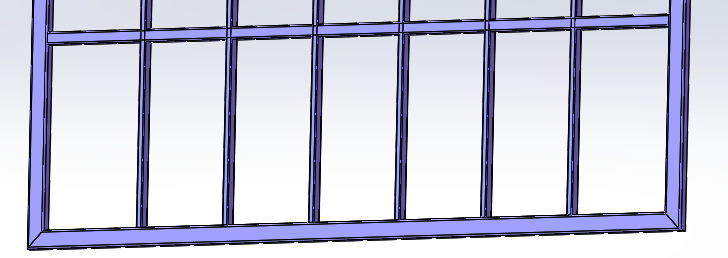

本帖最后由 0377zjp 于 2019-2-22 09:00 編輯 20*40矩形管長600，采用鋸床下料，因此其尺寸有較大誤差，不能滿足使用需要，現在想設計一個測量機構能夠自動化精確測量其長度，測量誤差+-0.05，然后送至緩存區，由 ...

回復

zou112 發表于 2019-2-25 08:43:32

樓主說的是下料長度0.5mm，測量誤差不超過0.05mm!

tsaohuan 發表于 2019-2-23 14:31:26

很多答復的人根本沒干過機械，完全不熟悉。樓主肯定精度0.05是搞錯了，后面說的是0.5.這么長的桿精度0.5已經較高了。精度有經濟精度。

桿精度0.5是焊接工藝定德的，0.05是測量機構本身的測量精度發表于 2019-2-25 13:59

15766377718 發表于 2019-2-23 09:32:03

冒個泡

獨霸求敗 發表于 2019-2-23 08:52:18

wn464574401 發表于 2019-2-22 18:07
他可能是自動焊接，整個下料到機器人抓取是全自動化的

那也簡單啊你間隙搞到1mm也可以啊，焊縫1mm也可以

焊縫最多0.5mm 發表于 2019-2-25 11:08

藍天心 發表于 2019-2-22 22:19:16

做這個測量工具不難，難的是成本高！如果樓主真要焊接高的精度，就鋸床后銑床過一刀，保證尺寸，測量都可以取消！后續省好多麻煩！

銑床過一刀不現實發表于 2019-2-25 11:07

wn464574401 發表于 2019-2-22 18:07:36

獨霸求敗發表于 2019-2-22 15:58
焊接隨便焊啊，焊工放不進去稍微打磨下就行了。真心沒必要

他可能是自動焊接，整個下料到機器人抓取是全自動化的

ttyyrt 發表于 2019-2-22 16:54:55

本帖最后由 ttyyrt 于 2019-2-22 16:57 編輯

要求是將來料（公差正負1mm）檢測的話，搞個磁柵尺。隨便搞個行程超過公差的就行，然后做一個夾具就可以了。磁柵尺好外接處理信號，精度也夠

小小cb 發表于 2019-2-22 16:43:07

韓寒11 發表于 2019-2-20 19:59
鋸床的重復精度如果可以保證的話，不妨試著設計一套夾具，沒必要安裝復雜的電氣裝置，很費錢的，光柵尺幾萬 ...

這精度，即使用電氣元件也是用磁柵尺就行了；何必選光柵

獨霸求敗 發表于 2019-2-22 15:58:29

焊接隨便焊啊，焊工放不進去稍微打磨下就行了。真心沒必要
