請教大神，solidworks結構件畫鋁型材出現這種沒對齊怎么解決

查看數: 12784 | 評論數: 13 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2019-2-15 19:04

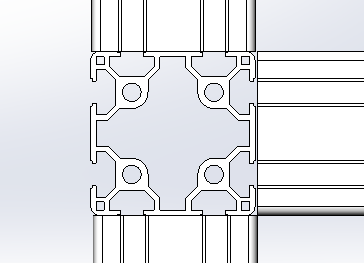

如圖，為什么會出現沒對齊的情況，求大神賜教

回復

steven8888 發表于 2019-7-31 11:30:56

用移動面命令

dabenlei123 發表于 2019-7-31 09:17:08

裝配著畫咋樣啊

天下有雙 發表于 2019-5-27 20:00:51

定位不準確

遠祥 發表于 2019-2-18 10:06:49

樓主的數模是造型模塊，還是？
建議用裝配模塊，這樣可以保證數模面與面貼齊。

大大蘇 發表于 2019-2-16 15:43:15

曉昀發表于 2019-2-15 22:37
能不能通過拉伸，切除補齊？

可以裁剪補上，不過這個是有一點點錯位了，補上還是不對。我把工程圖尺寸標正確不管了。。。

大大蘇 發表于 2019-2-16 15:41:02

拓跋狂發表于 2019-2-16 09:04
用哪個命令畫的，用焊件畫的話就是3D草圖的問題

有可能，不過我也懶得改草圖了。標注上正確尺寸不管了。。。

大大蘇 發表于 2019-2-16 15:39:09

李迎398048991 發表于 2019-2-16 09:28
直接生成以后這種問題很正常，拿延伸切除功能修一下就行了

裁剪后補上了這點縫隙但是尺寸就不對了，這個是有一點點錯位了

許公子 發表于 2019-2-16 09:42:39

測量一下間距和型材的長度，可能是視覺的問題。不是的話修剪拉伸一下就好了。

李迎398048991 發表于 2019-2-16 09:28:59

直接生成以后這種問題很正常，拿延伸切除功能修一下就行了
