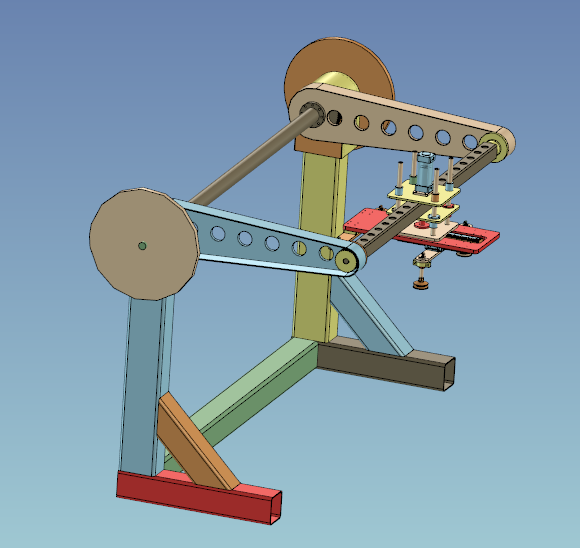

有沒有啥好的方法讓這個翻臂向上旋轉90度

查看數: 3216 | 評論數: 7 | 收藏 1

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2019-2-15 17:25

//pan.baidu.com/s/1zHDDdq105XPLYv33arYuPA 力臂太長了，不好弄，當初是想用氣缸拉鏈輪(圖中那2個大圓盤)，發現力還是太大了，不行只能上電機了吸盤吸玻璃&nbs ...

回復

許公子 發表于 2019-2-16 09:50:02

力矩多長啊，算出來那么大力嗎，最好加配重，工作穩。

紅葉谷 發表于 2019-2-16 09:23:31

xue428032 發表于 2019-2-15 19:53
那兩個圓盤加不了多大重量，不配重。看了下，要1萬牛左右的力氣

圓盤加再多重量，也相當于沒加，參考起吊機，左邊加以懸臂加配重（配重依據工況，盡量左右平衡，天平的意思）然后用小氣缸，加一個連桿機構保證自由度與執行機構數目相等

sf-1224 發表于 2019-2-15 22:22:37

用杠桿加氣缸

xue428032 發表于 2019-2-15 19:53:03

冷月梧桐發表于 2019-2-15 18:32
氣缸就可以杠桿的，電機的話可能還需要減速機

那兩個圓盤加不了多大重量，不配重。看了下，要1萬牛左右的力氣

okmeiyou 發表于 2019-2-15 19:39:36

配重，要小氣缸推就行。

冷月梧桐 發表于 2019-2-15 18:32:09

氣缸就可以杠桿的，電機的話可能還需要減速機

紅葉谷 發表于 2019-2-15 18:02:48

在左邊加配重
