勁松666 發表于 2019-2-15 20:04
# ]6 |& E$ {2 O% n, k1 I. [. O8 m" S一頭霧水

2 k. D; o& A. P9 l6 C+ v! W
再加點左邊傳感器因情形接通和斷開（輸出）；然后PLC接輸入點有指示燈亮與不亮（輸入）

一頭霧水

這對于我們機械????來說無疑是天書啊。

# a+ j- u3 j1 Q( J0 n/ K. G

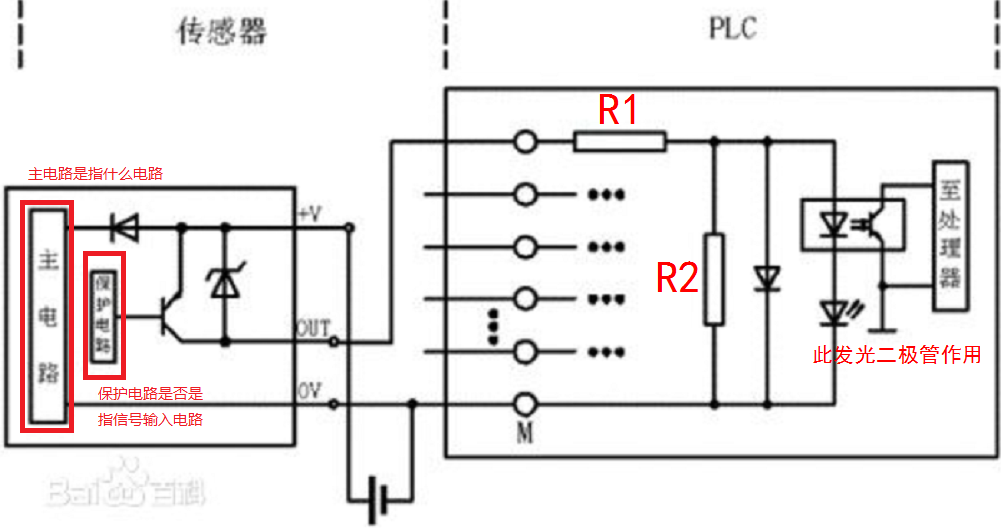

LZ可以將傳感器和PLC斷開，人從端口向PLC里面看，PLC工作是由外電路提供的一個高或低的電平信號，R1/R2就將該電平信號分壓給發光二極管，下面那個二極管是給人看的，亮與不亮表示信號的有無，上邊那個是給PLC內部處理器讀取的，起到將外電路輸入和內部處理器元器件電路的隔離作用。
, n' F% G3 p# E3 O1 ]那同樣從端口向傳感器里面看保護電路也是保護傳感器正常輸出的，就是在任何情況下傳感器不能有誤輸出。主電路就應當是根據傳感器原理產生的器件電路。而這兩個V是同一個外接電源提供的。

這是什么上面的？

R1R2組成分壓保護電路，下面的發光二極管是作為感應指示作用。機構動作到位，傳感器檢測到被檢測位置時這個指示燈亮。
