對現有傳動方案剛性研究探討

查看數: 3719 | 評論數: 12 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2019-1-30 13:39

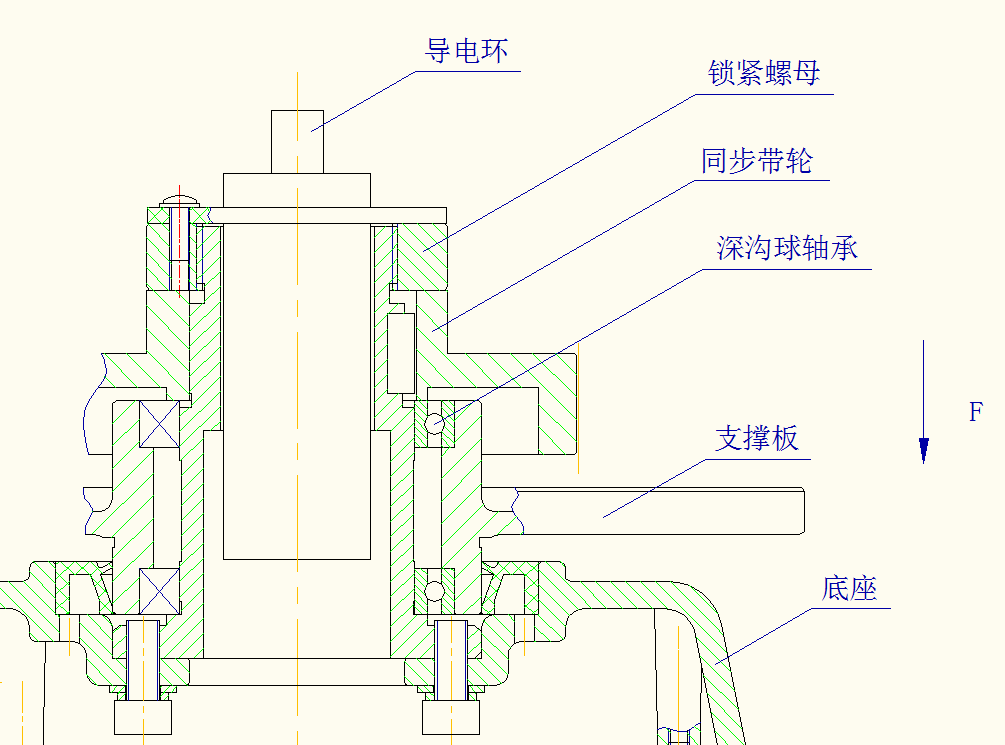

裝配順序大手都明白，不啰嗦，最后通過扭力扳手擰緊鎖緊螺母，施加一定力矩，把深溝球軸承軸向固定，這樣做剛性咋樣，長期用ps：軸承61807，支撐板受力F=200N ...

回復

gaohengrui 發表于 2019-2-26 08:59:24

一貫ljx 發表于 2019-2-1 10:38
螺母不是防止軸向竄動和預緊軸承的么

預緊軸承就是預緊軸向側隙，軸向側隙小了，傳動齒隙自然會降低

yien 發表于 2019-2-1 13:09:06

一貫ljx 發表于 2019-1-31 16:08
扭力扳手就是給深溝球預緊力的，具備一定的角接觸特性，軸承之間不用隔圈

明白了，感謝指正，謝謝！

一貫ljx 發表于 2019-2-1 10:38:21

gaohengrui 發表于 2019-1-31 17:42
鎖緊螺母起到調節齒隙的作用

螺母不是防止軸向竄動和預緊軸承的么

gaohengrui 發表于 2019-1-31 17:42:23

鎖緊螺母起到調節齒隙的作用

一貫ljx 發表于 2019-1-31 16:08:22

|yien發表于 01-31 15:18我覺得用角接觸球軸承會更穩妥一些。<br>
還有，兩個軸承中間如果加一個軸套會更好一些。<br>
<img src="https://imgchr.com/i/k1ymi6" border="0" alt="">

扭力扳手就是給深溝球預緊力的，具備一定的角接觸特性，軸承之間不用隔圈

一貫ljx 發表于 2019-1-31 16:06:31

|遠祥發表于 01-31 15:49鎖緊螺母如何考慮放松措施的，建議增加彈簧墊圈。

有頂絲

遠祥 發表于 2019-1-31 15:49:32

鎖緊螺母如何考慮放松措施的，建議增加彈簧墊圈。

yien 發表于 2019-1-31 15:18:06

我覺得用角接觸球軸承會更穩妥一些。
還有，兩個軸承中間如果加一個軸套會更好一些。

一貫ljx 發表于 2019-1-30 18:03:46

|藍色格發表于 01-30 17:15哪個是固定件同步帶輪跟底座連接，感覺支撐板是固定件。沒有查過這個軸承的資料。建議用角接觸溝球軸承。

支撐板是動的
