學習中。。。

兩邊帶滾輪在軸承  椿本好像有賣

慢慢學習 共同進步

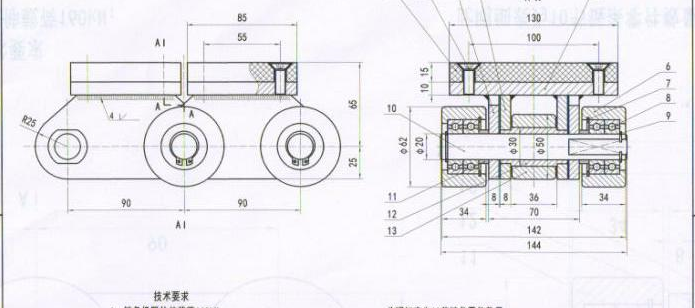

圖紙其實就是一個非標鏈的鏈節 節距90，滾子直徑50的低速鏈，單個滾輪承重一噸，應該是其中的部分鏈節滾輪承重（比如一組鏈節下掛）設計。軸承的選擇其實就是根據受力來的，一個軸承承受，那軸承必須大，兩個軸承就可以選小點的軸承。邊滾尺寸必須大于中心滾子(和鏈輪接觸的)，如果太大增加重量和成本，畢竟整條鏈最后也不少。鏈條重了，最后說不定鏈輪和電機都得加大，其實是一整套的。所以邊滾盡量小，軸承也盡量小。

每個滾輪要承重1噸，這個數據是哪來的，如果是設計給的，那恐怕就得按一個滾輪一噸來計算

mmm22 發表于 2019-1-20 15:24
你這樣說那不是軸承直接承受重量的算法嗎？但我的邊滾輪其實也承受了重量

邊滾輪也承受了重量？   請樓主好好做下受力分析吧。

未來第一站 發表于 2019-1-20 10:40
轉速較慢可以按靜載荷計算，你單邊兩顆軸承可以按1.5來計算。

你這樣說那不是軸承直接承受重量的算法嗎？但我的邊滾輪其實也承受了重量

有能提供計算和解決問題的高手嗎？

重載低速用圓柱滾子軸承比較好。你用的雙列深溝球軸承也可以，但最好還是做下計算下，心里有數。
