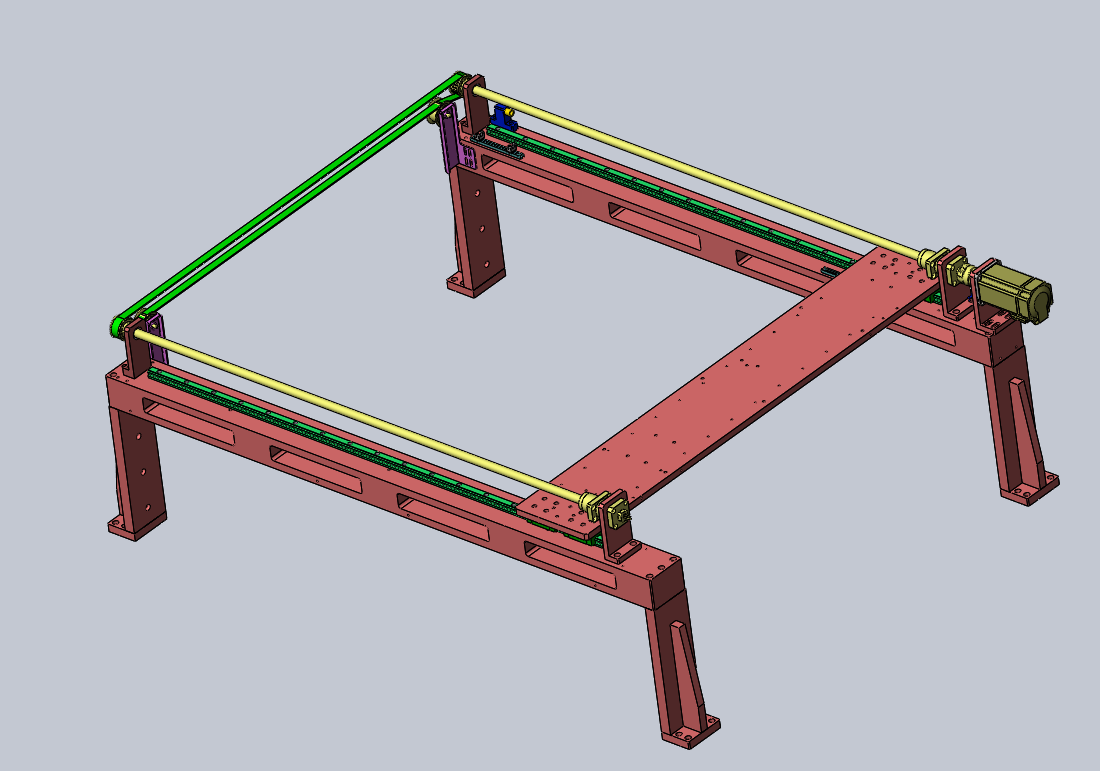

1.該圖只是方案圖，很粗糙，運動部分看不清在哪？可以出詳細點圖紙來討論；
2.你同事擔心的問題，跨距大，滑軌卡死，這個問題不會出現的，你這個跨距是860，我之前做的是跨距1350，沒有問題，安裝時候需要注意滑軌的所附順序；
3.對于這種一邊驅動一邊支撐的機構，有條件的話最好做雙驅，更穩定；
4.這種機構屬于常見單邊龍門機構，簡單，出詳圖歡迎討論

安裝精度是個大問題，后期震動什么的

不錯支持！

你放心好了不會卡死，這種我們做過很多，都是用鏈條的呢，精度比同步帶更差。

感覺齒輪齒條會好些

感覺很別扭

個人淺見，僅供辨析，拋磚引玉
結論：不合理
第一，跨距與平板寬度比，左右導軌安裝精度要求必須極高。
第二，同步機構設計不合理，傳動波動在工程應用時過大。

這四個支柱是裝在哪的？加工過的臺面上上還是什么地方？如果使用的地方需要保持平面方向一致裝配難度大。而且跨度太大，橫板太窄，每側滑塊間距太小，啟動停止沖量太大，使用壽命會縮短。
