防彈蝸牛 發表于 2019-1-8 09:40
兩塊紅色塊合并成一個L型零件，插到對應角落里
上沿加法蘭結構，掛在綠色框架上（防掉落，易拿出）
如 ...

謝謝。。。好想法。。。。

瑞香 發表于 2019-1-7 16:48
綠色件不做改動，確實只是臨時固定

兩塊紅色塊合并成一個L型零件，插到對應角落里
上沿加法蘭結構，掛在綠色框架上（防掉落，易拿出）
如有需要，可以用兩個或者多個“L”型件做固定

方賢東 發表于 2019-1-8 09:07
倒？為什么會倒？樓主工況都沒描述清楚。按照你的想法，就是鈑金折一個零件，再加一個配重塊，這個零件放在 ...

嗯嗯，說的是。。。
確實應該上去一點。。。
file:///C:\Users\KIMMYD~1\AppData\Local\Temp\msohtmlclip1\01\clip_image001.png

倒？為什么會倒？樓主工況都沒描述清楚。按照你的想法，就是鈑金折一個零件，再加一個配重塊，這個零件放在黃色的上面，插進縫隙里面擋著唄。單從你這個零件來說，左下角那邊，鈑金與配重塊怎么平？為什么鈑金不上去一點？為什么要采用這種特殊角度，直接90度多折幾刀一樣可以達到這種效果啊

fangyunsheng 發表于 2019-1-8 07:51
“之間均無間隙，間隙2mm，”？？？？？？？？？“各位大神有想法嗎？”問題呢？
另外莫非我是色盲，沒找 ...

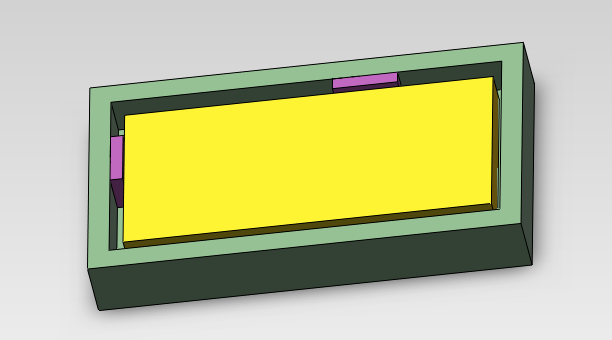

洋紅色  看見了嗎？

“之間均無間隙，間隙2mm，”？？？？？？？？？“各位大神有想法嗎？”問題呢？
另外莫非我是色盲，沒找到紅色

紅色的可以改變形狀借助綠色的來卡一下

防彈蝸牛 發表于 2019-1-7 16:43
你的最終目的是給黃色塊做臨時固定對么？
那么方案可以有很多，主要取決于可以接受對綠色件做多大的改動
...

綠色件不做改動，確實只是臨時固定

你的最終目的是給黃色塊做臨時固定對么？
那么方案可以有很多，主要取決于可以接受對綠色件做多大的改動
先參考米思米上的工件定位方案
