南通佩奇哥 發表于 2019-1-5 08:20

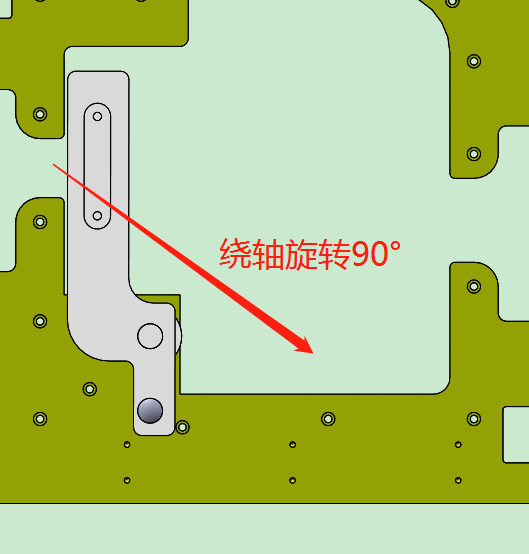

沒能理解，我這個是XY平面內旋轉90°，然后Z軸迅速下降的一個動作，不知道您這個具體是怎樣的動作

是啊。擺桿在XY面上與夾具同軸轉動100度前后，

90度之前，是不下壓，擺桿和夾具一起轉，

90度以后，夾具被頂住了停在它該停的地方，擺桿繼續向前走，然后就下壓了。

往回，就是整個前進動作的鏡像動作，怎么去的，怎么回來。

機頭的勾型連桿，是很古老的傳統機構，推棘輪，定長推送帶狀料，抓取放松，槍械的槍機。。。。。。

前景錢 發表于 2019-1-5 08:13
這個機構應該很簡單的吧？

大佬分析一波呢~

曉昀 發表于 2019-1-4 22:48
用凸輪機構實現，你現在有思路嗎？手動驅動凸輪機構？

是想著手動，應為加氣缸的話還要額外排線，我大夾具本來就是旋轉的，比較麻煩

Cavalier_Ricky 發表于 2019-1-5 06:56
這個，真的不需要凸輪了吧。

大圈圈處，固定在夾具上，右側的是升降件。推拉的位置在箭頭處。夾具90 ...

沒能理解，我這個是XY平面內旋轉90°，然后Z軸迅速下降的一個動作，不知道您這個具體是怎樣的動作

這個機構應該很簡單的吧？

這個，真的不需要凸輪了吧。

大圈圈處，固定在夾具上，右側的是升降件。推拉的位置在箭頭處。夾具90度處設置硬限位。

夾具要轉動90度，驅動擺桿轉動95度啊，100度啊什么的。

驅動擺桿轉動90度后，硬限位不讓夾具繼續轉動了，擺桿繼續轉動，升降件就下去了。

擺桿回到90度處時，彈簧已經把升降件提上來了。

然后，就都回到原位了。。。

如果下壓力需要很小或運行速度很快，還是加一兩根彈簧的事兒。。。

看過旋轉壓緊缸是怎么動作的嗎把氣缸的活塞加長，在活塞上開一個S形槽，在缸筒上裝個螺釘在S形槽中

思路可以參考下

用凸輪機構實現，你現在有思路嗎？手動驅動凸輪機構？

希望別沉~
