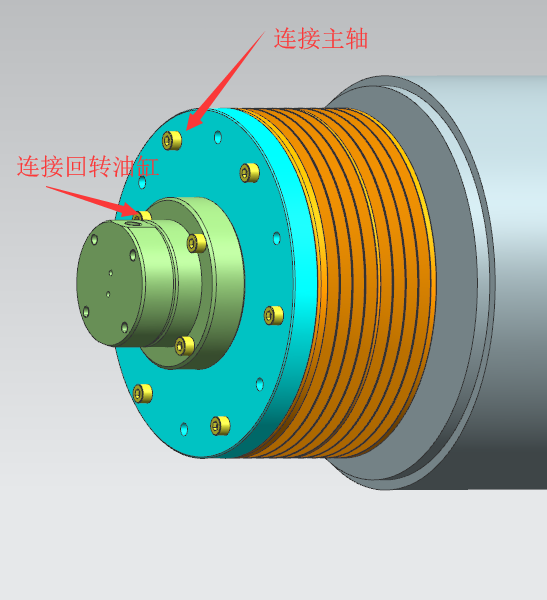

綠色的回轉油缸外殼是不轉的，里面有軸承，軸是轉的；里面的軟管從主軸中心穿過，并不會因為主軸旋轉而旋轉，也是不轉的。

看此油路對主軸的作用，冷卻潤滑用一般是旋轉密封+閥塊+圓柱滾子軸承方式，驅動用一般是電液旋轉接頭方式。軸內是沒有油管的

回轉接頭在軸中心可用旋轉接頭連接，看你的接頭不在中心？

未來第一站 發表于 2019-1-3 21:12
你這是簡化圖，有電液回轉接頭。

感謝解答   有點思路了

你這是簡化圖，有電液回轉接頭。

油管接頭部位可能有一個滑環，使管路即能旋轉，也不正常供油。

以前搞過非標液壓缸，弄過里面的液壓滑環。

沒法發圖，你直接度娘一下液壓回轉接頭，了解下就行了！

旋轉，一般都是帶軸承，然后兩端用旋轉密封圈密封。能達到效果。
