好問題

黃毛之父 發表于 2018-12-24 13:10
十分感謝你的解答。不過不合適的原因是什么不太明白，是因為這零件太薄了所以A基準不合適？是只需要以一 ...

不適合作為A基準的原因有以下幾個

1. 安裝，測量的時候，圓柱孔都不是第一接觸的面，如果選擇這個孔作為A基準，會造成設計基準，測量基準，安裝基準的不統一。而這個不統一，是本可以避免的。

2. 圓柱孔的長度太小，很容易造成較大的測量誤差，如果作為第二基準是沒有問題的。作為第一基準就就不合適。

塵世天涯 發表于 2018-12-24 12:46
首先按照圖紙標注去解讀：B基準是6個孔組成的孔組的軸線。也就是6根軸線。30度的尺寸負責給6個孔定角度，是 ...

十分感謝你的解答。不過不合適的原因是什么不太明白，是因為這零件太薄了所以A基準不合適？是只需要以一個圓心為基準，不需要以軸線為基準？

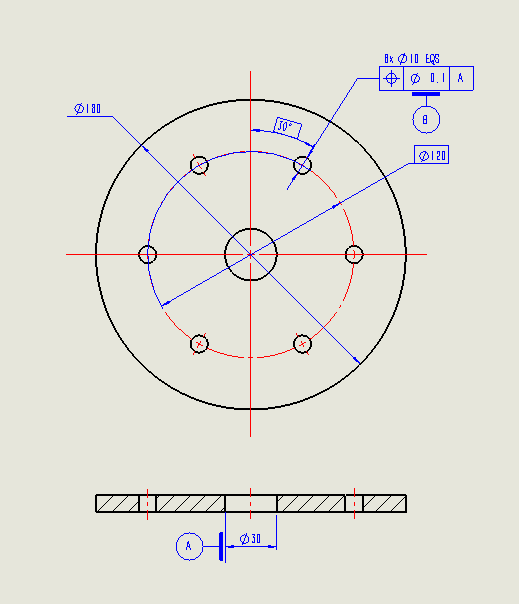

這個圖就是單純為了提問畫的，沒啥實際性意義。

一般標30°是空位置有要求的，要么寫上跨中均布，要么就標度數，圖中沒有標注基準B

首先按照圖紙標注去解讀：B基準是6個孔組成的孔組的軸線。也就是6根軸線。30度的尺寸負責給6個孔定角度，是需要的。

再次，挑挑刺。如果零件就是這么簡單，我認為圖紙標注值得商榷
1. A基準作為第一基準顯然是不合適的，按照現在零件的樣子，選一個圓柱端面作為第一基準既符合安裝要求又有利于測量
2. B基準就沒必要標注了。只有這么幾個特征，如果沒有需要B基準的地方，而標注出來一個B基準。是多此一舉的。

有個EQS 均勻分布 就不用標度數了吧
然后B基準應該是φ10孔的圓柱理論中心線
