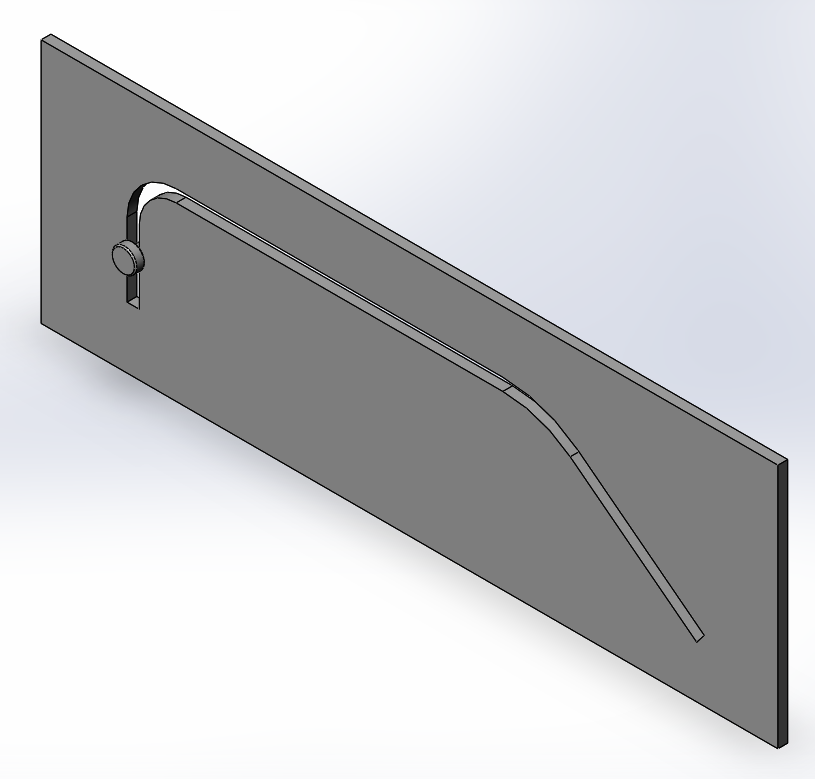

solidworks怎么讓圓柱沿著路經運動

查看數: 6330 | 評論數: 17 | 收藏 1

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2018-12-20 14:03

回復

蕭羿 發表于 2018-12-26 17:39:18

用圖示的按鈕選擇路徑就不是單一線段了。


高級配合路徑配合

boshuojiayou 發表于 2018-12-21 08:18:52

boshuojiayou 發表于 2018-12-21 08:09
在畫路徑草圖時，怎么操作，我畫完之后再路徑配合時，選不上這個路徑

就是怎么讓路徑幾段在一起都能選上，我現在就只能選上路徑中的一段

boshuojiayou 發表于 2018-12-21 08:09:49

chentwxchen 發表于 2018-12-20 21:31
1運動增加路徑配合
2用重合配合，需對線進行處理

在畫路徑草圖時，怎么操作，我畫完之后再路徑配合時，選不上這個路徑

chentwxchen 發表于 2018-12-20 21:31:33

1運動增加路徑配合
2用重合配合，需對線進行處理


注冊機007 發表于 2018-12-20 20:53:07

|boshuojiayou發表于 12-20 14:57 現在是路徑草圖不知道怎么畫

路徑草圖就是槽口的中心線，就是在槽口零件中創建一個草圖，畫出路線就行

注冊機007 發表于 2018-12-20 20:50:08

|2011ayoon發表于 12-20 15:45 本帖最后由 2011ayoon 于 2018-12-20 16:20 編輯

用圓柱面與槽口面相切或者機械配合凸輪配合也可以

相切可以配合，但是怎么讓圓柱體動起來呢？就是怎么設定鍵碼的值？

新版可以自動放置鍵碼，先把時間線選好，再拖動部件到需要的位置或者拖動時間線到新的時間，右鍵放置鍵碼（在原來的時間線上也可以更新鍵碼），新放置或者更新后要先計算發表于 2018-12-21 08:11

遠祥 發表于 2018-12-20 20:20:32

3D接觸是必須要設定的。

涼紫的 發表于 2018-12-20 17:55:23

厲害呀

2011ayoon 發表于 2018-12-20 16:48:33

boshuojiayou 發表于 2018-12-20 15:59
你試試就會發現不行

Assem1.rar (74.98 KB, 下載次數: 1)
導出的視頻
