用鋼球測吧

需要測量準確，我有一個思路，不過零件要滿足一些條件

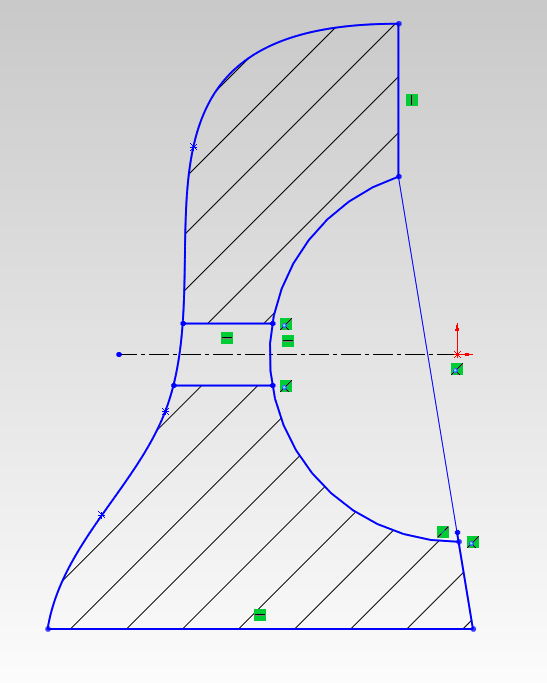

1. 要保證零件的內球面的輪廓度沒有問題，比如確定是球面，只是直徑有變化
2. 零件要有另外一個特征可以用做測量的基準，并且內球面的圓心相對這個基準的位置要非常好

假如上面兩個條件都有，那就簡單了，一個夾具，用來固定零件，一個界面為正方形的長條作為測量棒

測量棒伸進內球面，當內球面直徑變化的時候，測量棒深入的距離就會有變化，通過測量這個棒子的高度來間接測量?jī)?nèi)球面的直徑

最后能不能用，還要看你希望控制的誤差是多少，如果太精且，就不用考慮了，畢竟是間接測量，檢具本身也是有誤差的，而且測量棒與夾具之間還存在運動間隙。

用戶要用提高檢測效率，要求設計機械檢具

CAD里面能測出來不？

便攜式三坐標測量?jī)x，速度快，測量準！

這個直接三坐標檢測吧

如何能保證檢測的準確性和再現性
