沉頭螺釘及沉頭螺釘孔的設計

查看數: 5725 | 評論數: 13 | 收藏 1

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2018-12-17 23:04

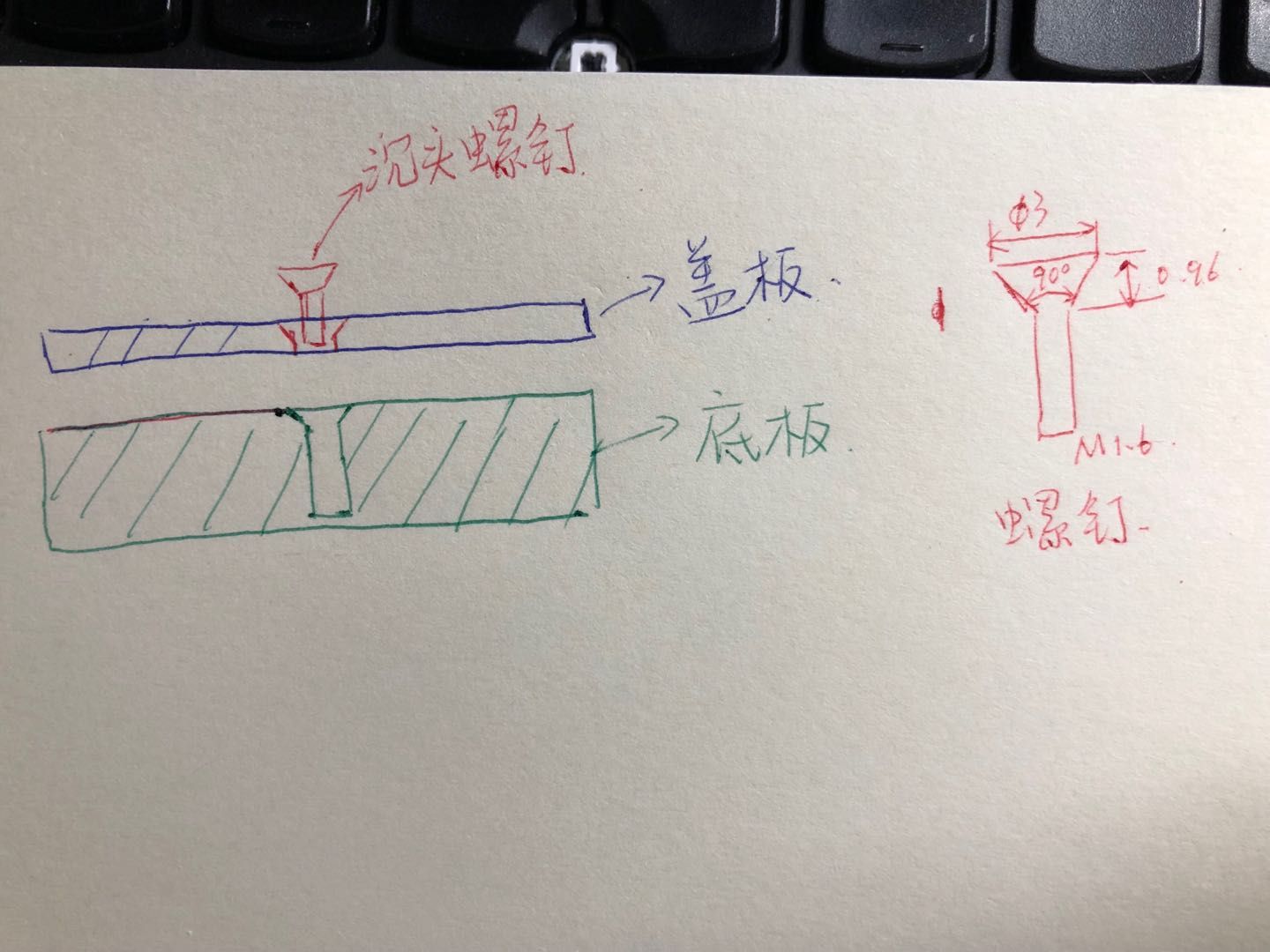

如圖片示，在一塊很薄的蓋板上使用沉頭螺釘設計（比如0.4mm的厚度），螺釘尺寸如圖，蓋板的沉頭孔怎么設置比較合理，底板上的螺紋孔倒角多大比較好呢 ...

回復

無葉123654 發表于 2018-12-21 15:36:54

0.4厚用力擰下都會頂的坑，還用倒角？

鈴鈴鈴lj 發表于 2018-12-20 22:10:40

Edward1003 發表于 2018-12-20 16:58
首先確認你的沙拉孔加工方式，如果是模具0.4mm料厚做0.4深度的沙拉存在尖角無法實現，其次料是流動的， ...

好的，謝謝

Edward1003 發表于 2018-12-20 16:58:00

鈴鈴鈴lj 發表于 2018-12-18 17:30
如果沙拉深度是0.4呢

首先確認你的沙拉孔加工方式，如果是模具0.4mm料厚做0.4深度的沙拉存在尖角無法實現，其次料是流動的，做0.4mm沙拉孔位尺寸得不到保證；
你實在要用0.4的深度，建議機加工倒角，說實話到時候孔位是尖角鎖緊也會變形的！
你還是想其他方法吧！

鈴鈴鈴lj 發表于 2018-12-18 21:46:48

遠祥發表于 2018-12-18 18:10
最小的是M3，你這M1.6是非標的嗎？

螺釘是非標的

遠祥 發表于 2018-12-18 18:10:34

最小的是M3，你這M1.6是非標的嗎？

遠祥 發表于 2018-12-18 18:10:00

鈴鈴鈴lj 發表于 2018-12-18 17:30:11

Edward1003 發表于 2018-12-18 17:04
糾正一下你需要的應該不叫沉頭叫沙拉孔，你的螺絲頭高度高埋不進去，0.4的板子差不多0.25的沙拉深度沒意義 ...

如果沙拉深度是0.4呢

Edward1003 發表于 2018-12-18 17:04:42

糾正一下你需要的應該不叫沉頭叫沙拉孔，你的螺絲頭高度高埋不進去，0.4的板子差不多0.25的沙拉深度沒意義的

[img]http://appi.cmiw.cn/upload/2018-12-19/20181219150112_1890449551.jpg[/img]tolerance機械設計軟件電腦版。。。有你要的。。發表于 2018-12-19 15:02
