發布時間: 2018-12-17 11:14

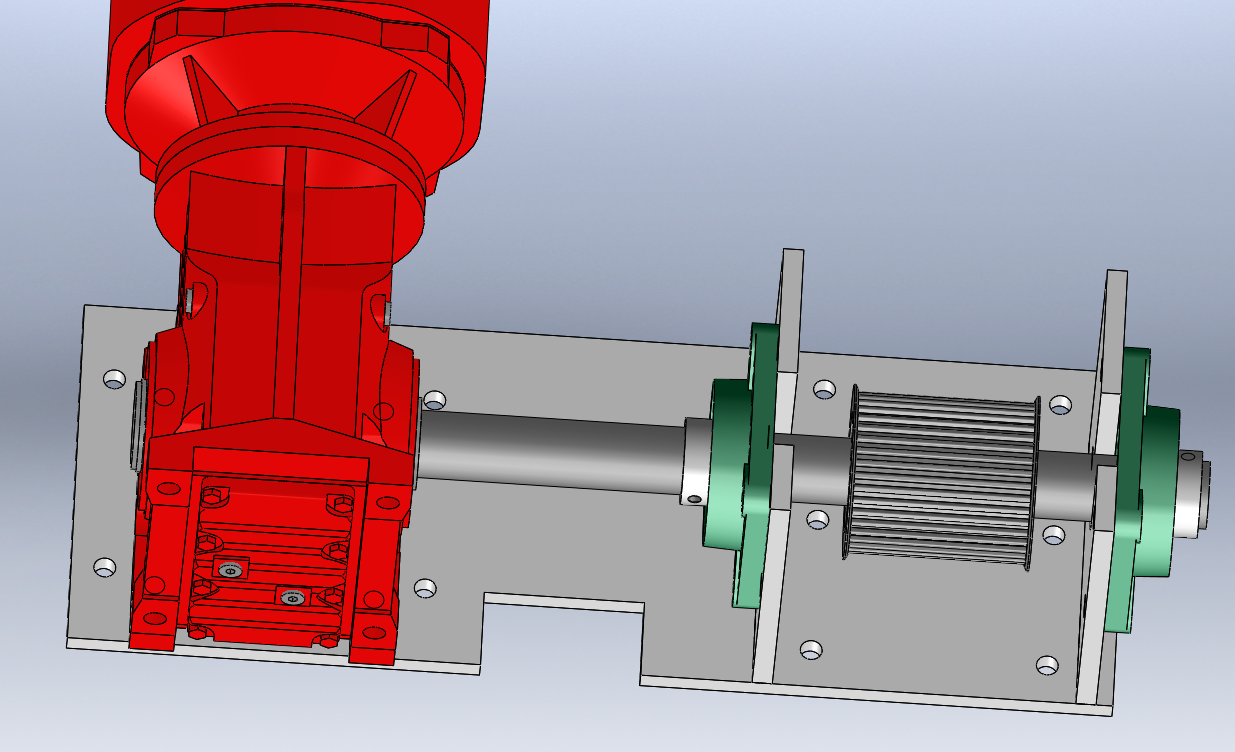

正文摘要:本帖最后由 paulchenwei 于 2018-12-17 12:01 編輯 這種驅動結構我也知道不是最理想的，但是要使用的話固定板的結構有什么問題？焊后精加工？ 調心軸承座+精加工也不行么？ 最大峰值扭矩115NM，軸轉 ... |
| 這個同軸度不好，這個皮帶更換不方便 |
|
這各些構要把對同心度要求很高 |
| 這種軸承徑向負載力比較小，看你負載力很大了 |
| 立板換成豎直方向支撐，上面裝軸承座。現在的結構有問題，如果軸上有一個零件有問題，整根軸就得拆下，包括換同步帶，非常麻煩。 |
|
換一種軸承座，把軸承座安裝在底板上，中心高不夠就墊起來，這樣維護就好點了 |
前景錢 發表于 2018-12-17 15:18 斜齒傘齒輪 |
| 這個是蝸輪蝸桿電機嗎？ |
| 800轉 轉速不高 加強下 強度 能用吧 |
| 需要嚴格的軸對中精度 |
