怎樣安裝才能保證兩滑板的底板平行

查看數: 4924 | 評論數: 12 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2018-12-14 10:20

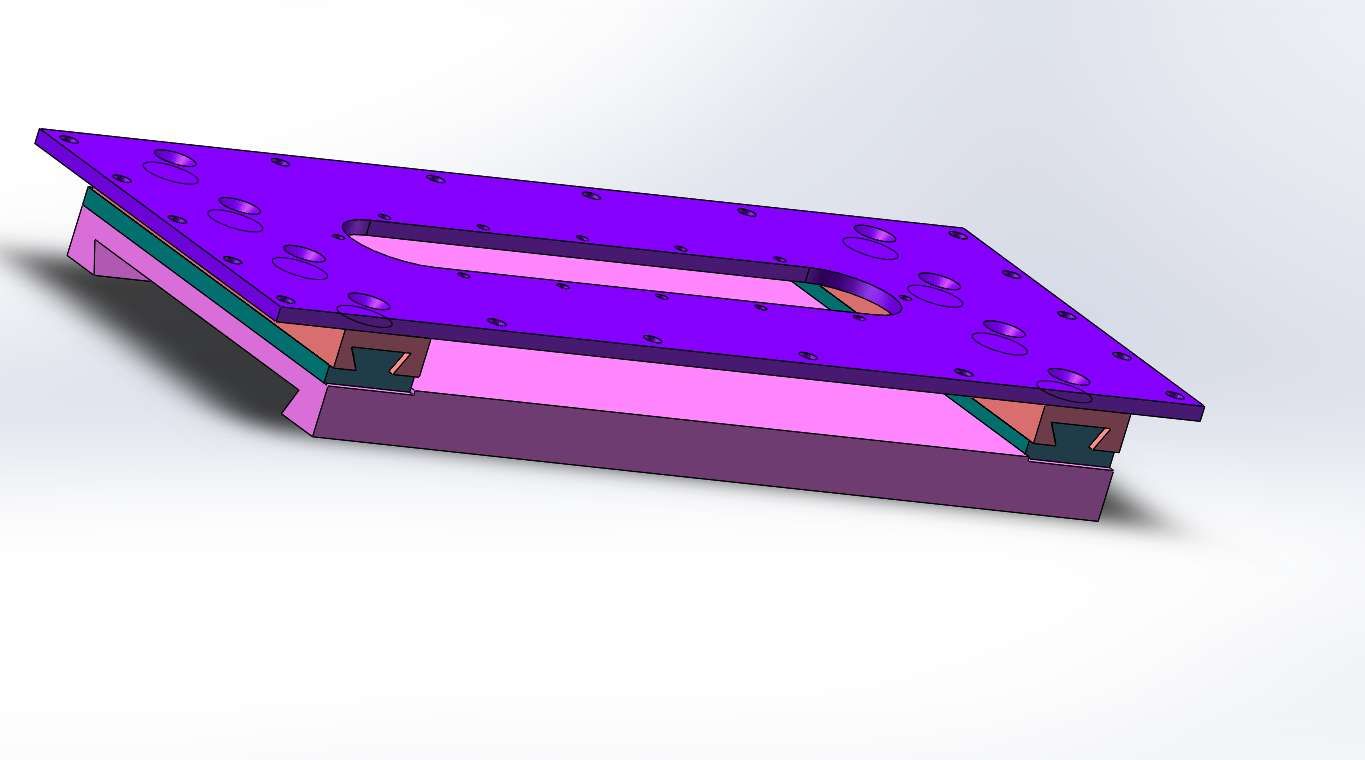

圖中，粉紅色的是安裝底座，想要在該底座上安裝兩套滑板，滑板可在各自的底板上滑動，兩滑板的底板要求相互保證平行。滑板上固定有一鋼板，鋼板與兩滑板構成一滑臺。問題是：怎樣安裝才能保證兩滑板的底板平行？ ...

回復

呆呆的小賊 發表于 2018-12-16 10:00:59

打表加工如果公司加工做不到找外發加工或者你更改下設計用滑臺不過建議不要用這個設計

遠祥 發表于 2018-12-15 16:14:49

首先底座要做出平行基準，兩個燕尾槽精度還要有保證，否則會很難調。

Lynn_S0yDy 發表于 2018-12-14 15:41:38

碰到這種平行的我都是在安裝時拿千分表，然后拿東西一點一點敲，敲到領邊差不多，不過不好弄

熊ZA 發表于 2018-12-14 14:18:16

打表

2011ayoon 發表于 2018-12-14 13:10:44

加工精度加調整

墨中白233 發表于 2018-12-14 12:56:20

biggunner 發表于 2018-12-14 11:42
加工精度加安裝測量調整

可否說的詳細一些？在下目前也碰到這個問題，求賜教一二

jackqwer 發表于 2018-12-14 12:56:05

xuzhuodage 發表于 2018-12-14 11:06
確保加工精度，再定位固定，應該差不多了

我們這邊加工廠不能保證加工精度的情況下，需要怎么處理

可以考慮加調整墊，一般調整墊都故意多留些加工余量，比如0.5mm左右，留多少自己定，哪端高了，確定高多少，可以把墊拆下來磨一磨發表于 2018-12-14 13:24

及上開 發表于 2018-12-14 11:42:39

打表

biggunner 發表于 2018-12-14 11:42:11

加工精度加安裝測量調整
