求助！有限元分析圓管怎么固定

查看數: 2788 | 評論數: 4 | 收藏 1

關燈 | 提示：支持鍵盤翻頁<-左右->

帖子模式

13342009181

發布時間: 2018-12-13 10:50

正文摘要:

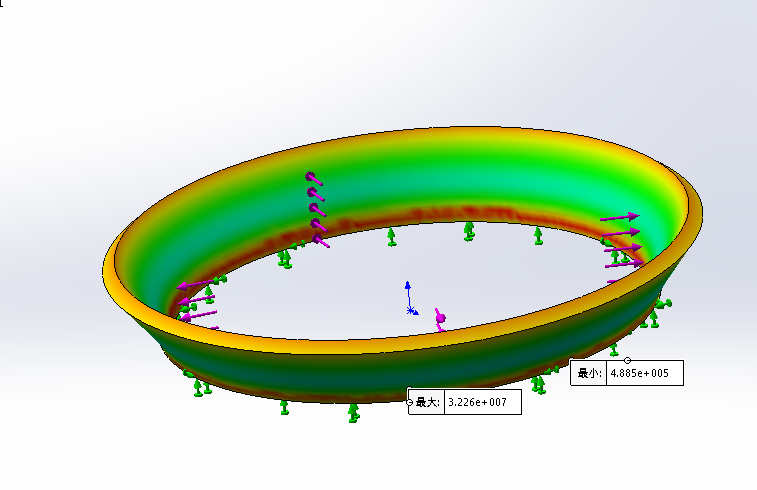

零件是一個圓管，添加夾具應該怎么添加，圖示為在管截面加固定，但實際情況是不需要固定，它是套在一個工件外圓。

回復

wdennisw 發表于 2018-12-13 14:34:27

這種情況下，根據你的實際使用來加載約束條件
1，軸向的，應該有限位之類的。
2，徑向的，在實際中，會有相對的轉動，把這個設置成非約束形式，另外2個設置成約束形式
或者徑向考慮過盈配合的時候，設置6個自由度都不動，那么，就是內外圈的相對運動了

四腳貓 發表于 2018-12-13 13:14:13

請問什么叫套在外圓上，那它與外圓有沒有相對運動，沒有不還是叫固定嗎

ygyi2009 發表于 2018-12-13 11:09:00

直接設置呀

quanzhixian 發表于 2018-12-13 11:03:24

內表面設置固定
