求教各位大俠，機械制圖里面多個腰型孔如何標注啊？

查看數: 52427 | 評論數: 12 | 收藏 3

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2018-12-10 16:42

懇請各位大佬賜教一二，在下不勝感激。圖的話就如下圖所示，先謝過各位了！

回復

不知道叫什么369 發表于 2020-11-20 14:27:14

說的不錯，頂頂

西樓dp 發表于 2020-11-20 13:42:30

風刃發表于 2018-12-11 08:27
也可以標中心距離尺寸

風刃大俠你這截圖是那本說里面的，有書的全名和作者么我也想看看

遠祥 發表于 2018-12-11 19:51:16

腰型孔要求不高，樓主標注沒有太多的講究！

Slainet 發表于 2018-12-11 09:46:49

大風吹倒梧桐樹發表于 2018-12-11 08:26
為什么都覺得2樓可以呢，連續孔這樣標，機加師傅不得罵娘

多有多的標法，少有少的標法

liu20668 發表于 2018-12-11 09:46:00

我們要求為Nx孔，多個的話，我的標注方法還是要把寬度，長度，圓弧半徑標注出來

風刃 發表于 2018-12-11 08:30:36

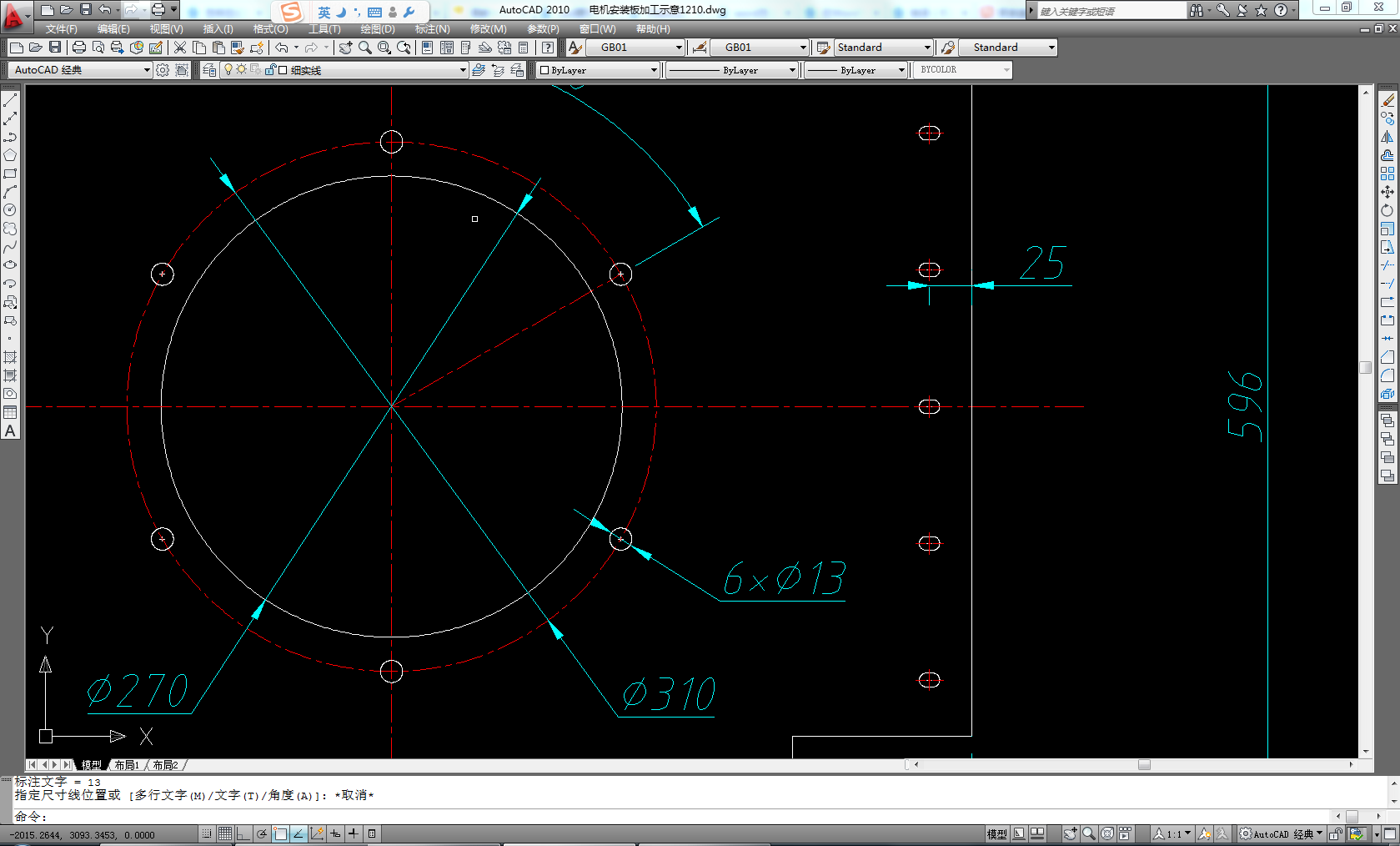

N個孔一般是標“N-18”, “-”好像是老標準，我都用習慣了

風刃 發表于 2018-12-11 08:27:19

也可以標中心距離尺寸

大風吹倒梧桐樹 發表于 2018-12-11 08:26:36

為什么都覺得2樓可以呢，連續孔這樣標，機加師傅不得罵娘

你確定最好標注方法？再加10個孔進去，你的尺寸不得堆上天了。發表于 2018-12-11 09:03

如果要求孔位置中心對稱，圖2是最好的標注方法發表于 2018-12-11 08:56

前景錢 發表于 2018-12-11 08:18:10

二樓的可以。
