說一說我的看法

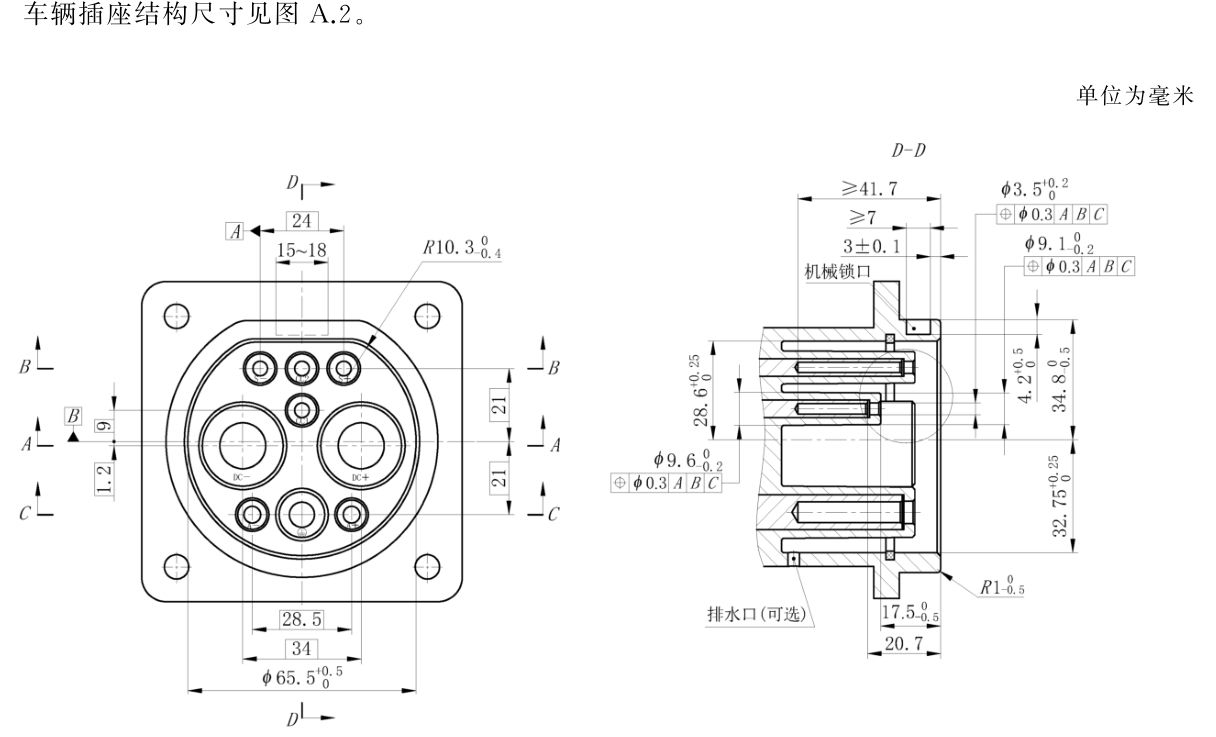

首先，我認為這個充電插座的圖紙錯了。A基準，B基準，C基準都標注錯誤
根據樓主貼出來的圖紙，腦補一下使用場景，應當是人手持充電插頭，首先找直徑為65.5毫米的內孔，找到以后，旋轉去對齊這個內孔上的D型直線部分（尺寸28.6），然后用力推到底，也就是正方形法蘭的表面上

按照對齊的先后順序，65.5毫米內孔的軸線應當是A基準，內孔的D型平面為B基準，正方形法蘭表面為C基準

如果是做檢具，我認為做成兩部分，一部分用來對齊三個基準，另一部分為連成一體的9個套筒，這兩部分之間有準確的定位和導向，且兩部分設計的時候均應當參照插座最大實體狀態時候的尺寸
例如使用A基準內孔的尺寸下限來作為檢具軸外徑，而對于9個圓柱的外徑，則應當取尺寸上限來作為檢具孔內徑
模仿使用場景，首先將三個基準都對齊，再一次性插入9個套筒。
如果可以插到底為合格，插不到底，為不合格

用三坐標來檢測

沒有修正符號，使用獨立原則，功能量規基本沒法實現。
