求助，怎么設計可以使力沿著箭頭所示的方向

查看數: 2752 | 評論數: 6 | 收藏 1

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2018-12-6 21:37

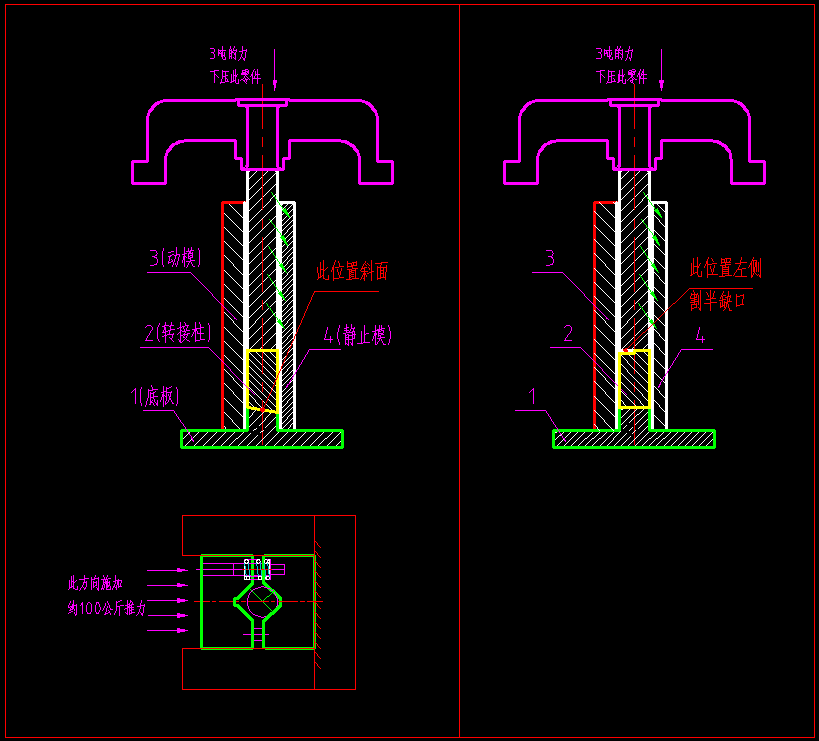

現設計一容器上的兩個零件，需要緊配，上端用3~5噸的液壓機壓配。結構見圖，其中一個V塊是靜止模，另一個V塊推過來壓緊中間的軸，施加的力約100公斤，軸直徑16。想問一下，下面的“轉接柱”該怎么設計，可以把 ...

回復

微風習習 發表于 2018-12-8 08:15:19

我指的是“轉接柱”的設計，不是V型槽。

遠祥 發表于 2018-12-7 22:57:06

還是方案一合適些，其V型結構對于力的保持效果會好些！

微風習習 發表于 2018-12-7 21:01:49

前景錢發表于 2018-12-7 13:09
搞成一個斜的試試

能畫個簡圖嗎，哥們。

前景錢 發表于 2018-12-7 13:09:40

搞成一個斜的試試

曉昀 發表于 2018-12-7 07:48:53

方案二比較好。方案一種帶斜面的零件對轉接柱2的力作用于斜面上，這個力分解的兩個力，一個是平行于斜面向左上方，另一個垂直于斜面，方向向左下方。那么它對于靜止模的作用力與左下方的力大小相等，方向相反，方向向右上方，與圖中綠色箭頭的方向有90°的夾角。不知道這樣分析是否對？

謝謝，我也比較傾向于第二種方案，只能試試看了。發表于 2018-12-7 21:01

向宏 發表于 2018-12-7 07:10:46

可以做成斜槽，來回驅動動模，不用彈簧復位
