請教各位大師，這種結構可行嗎？需要注意哪些問題

查看數: 7726 | 評論數: 29 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2018-12-6 19:15

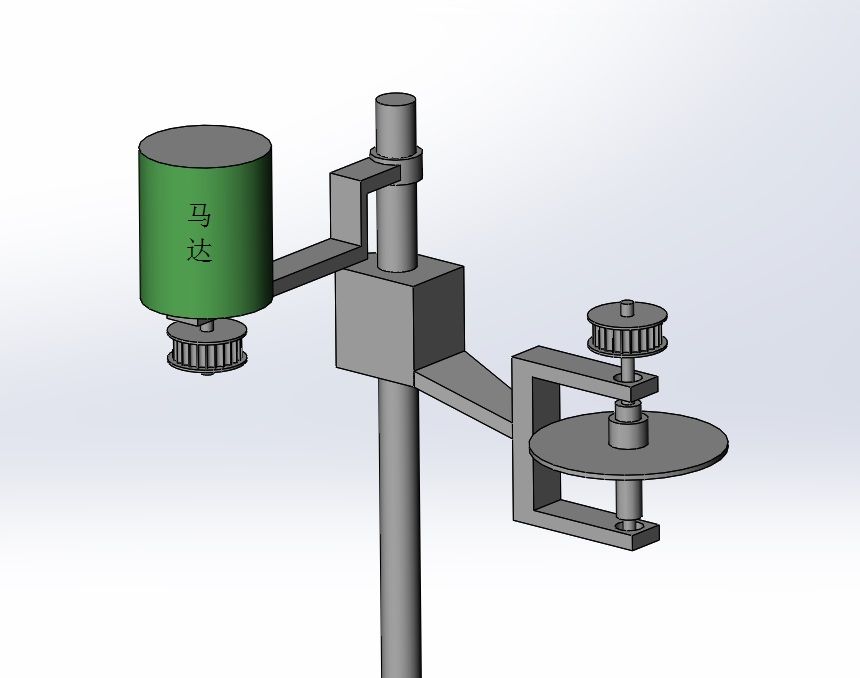

馬達通過過同步帶驅動一個輪，輪和軸固定在支架上并同時旋轉，負載不大，是選圓弧形同步帶還是梯形同步帶呢？再就是旋轉軸要求能高速旋轉且不能上下竄動，怎么設計旋轉軸的結構呢？晚輩謝謝了 ...

回復

制造商 發表于 2018-12-8 23:11:52

15926546250 發表于 2018-12-7 21:08
是這樣的，請問下您當時頭燈生產線玻殼成型機構是什么樣的結構呀？

壓縮空氣吹的，但是后來也取消掉了，就是滾輪隨著玻璃轉，這樣與玻璃管的線速度最吻合。

遠祥 發表于 2018-12-7 22:52:38

建議圓弧齒傳送帶，受力的效果會更好！

15926546250 發表于 2018-12-7 21:08:53

制造商發表于 2018-12-6 21:10
馬達帶動圓盤做什么？收縮玻管嗎？如果是玻管縮口的話這樣做并不理想，因為玻管本身轉動，隨著玻管縮口直徑 ...

是這樣的，請問下您當時頭燈生產線玻殼成型機構是什么樣的結構呀？

15926546250 發表于 2018-12-7 21:06:45

曉昀發表于 2018-12-6 19:51
以上僅供參考。
右邊被動帶輪的支架與立柱的連接地方也做定位臺階，還要從結構上限制這個支架相對立 ...

前景錢 發表于 2018-12-7 13:07:59

這個偏心有點大噢

魍者歸來 發表于 2018-12-7 09:21:54

上工況吧

一展刀鋒 發表于 2018-12-7 09:09:46

15926546250 發表于 2018-12-6 21:02
非常感謝這么耐心解答，等我明天拍個視頻放上來。。

確實要看到你完整的工況才好判斷

制造商 發表于 2018-12-6 21:10:52

馬達帶動圓盤做什么？收縮玻管嗎？如果是玻管縮口的話這樣做并不理想，因為玻管本身轉動，隨著玻管縮口直徑變小線速度變小，而馬達速度恒定，這樣縮出來的口恐怕會出問題！

15926546250 發表于 2018-12-6 21:02:43

曉昀發表于 2018-12-6 20:42
立柱軸那么小？

這個軸做一個臺階軸，中間尺寸比如取25，兩邊軸徑取20，馬達支架與被動同步帶輪的支架 ...

非常感謝這么耐心解答，等我明天拍個視頻放上來。。
