發布時間: 2018-12-4 10:03

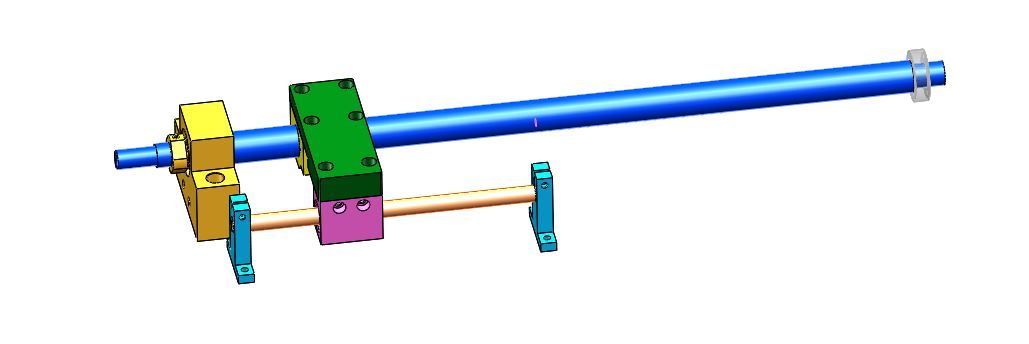

正文摘要:如圖所示因為部分因素希望能讓絲桿單邊安裝，方向不是豎直安裝的 是水平的 絲桿長度約500mm 直徑20左右，不知道這樣行不行，請幫忙解惑，感謝各位 ... |
| 可以，我有直線滑軌+絲桿懸臂安裝的實例，絲桿行程200mm左右，負載5Kg。 |
| 不行的啊，精度無法保證 |
| 長度和直徑的比，大于20就屬于細長桿了，懸臂就要計算失穩這些了。不建議這樣支撐。 |
| 絲杠太細，太長，會變形的。樓上有社友也說了，懸臂安裝的必須長度短而且直徑大，變形才能忽略。 |
| 可以負載2端支撐，中間絲杠只起傳動作用，但是這種承力較小 |
dejin33 發表于 2018-12-4 11:46 準不準啊，哥應該分享出來  |
螞蟻機械 發表于 2018-12-4 10:51 根據設計手冊上的公式自己弄的excel表啊！ |
|
500太長了，沒精度的，速度也跑不起來 要求不高直接上絲桿電機吧 |
| 我用過絲桿只固定一側，絲桿直徑15 長度500 但是兩邊都裝滑塊。 |
