路過看看

帶箭頭的腳是發射極，箭頭沖外是NPN的，箭頭沖里是PNP的。電流是按箭頭的方向走，所以NPN管發射極接地，PNP管發射極接+極。

發射結上面的箭頭表示發射結加正偏電壓時發射電流的實際流向，電流只能從高電位流向低電位。
NPN就是一個P區夾在兩個N區之間，如果使它處于放大狀態 電位C最高，下來是Vb ，Vc最小。電流從N區流向P區。具體方法可以把它看作一個小的PN結，在PN結兩端加正向電壓，使空穴和電子可以源源不斷的復合，空穴代表正電即代表電流方向，從P流向N。圖中的紅色箭頭是內電場方向，不是電流方向。
/ O& J  m! m& i3 v1 @' G0 J8 t9 mPNP是一個N區夾在兩個P區之間，放大狀態的電位和上面反過來。

根據電位的高低，還有指向就可以判斷。也有可能我還沒到您的高度分析不出來

還是要根據電位判斷的

二進一出NPN
: _" B5 R6 w0 N& T( x8 R二出一進PNP
我們老師總結出來的
+ q3 \; x8 ~" E- f/ ^4 q9 r

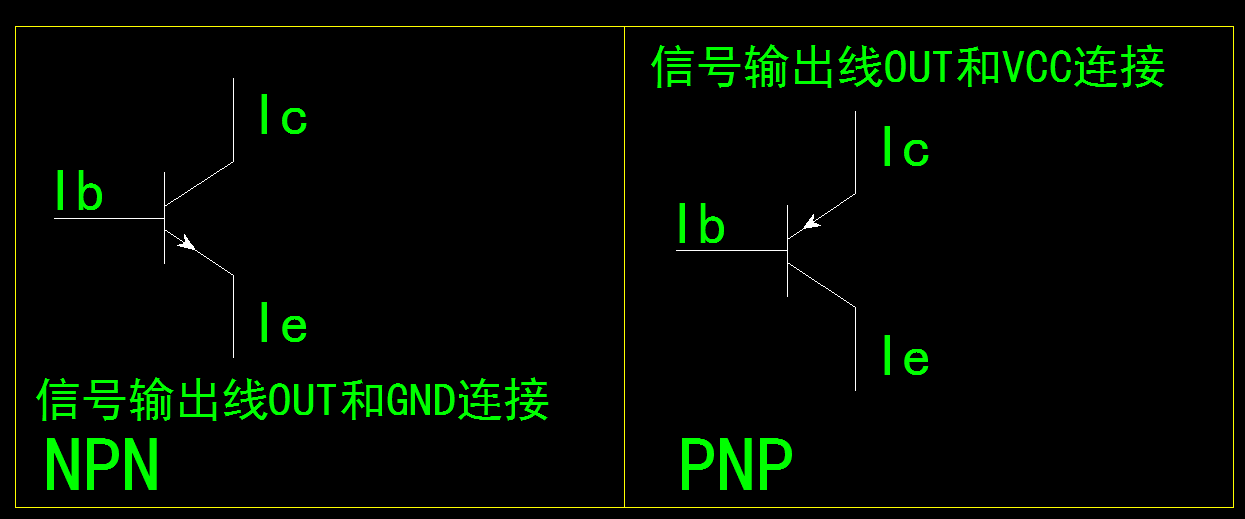

就畫了兩個三極管，看不出來怎么接的。
