fsqr178713 發表于 2018-12-3 10:51
其實我想知道帶輪的寬度為啥是負公差0到-0.2？？如果正公差會怎么樣？

方便調整軸承游隙
正公差容易造成軸承游隙過小甚至卡死

其實我想知道帶輪的寬度為啥是負公差0到-0.2？？如果正公差會怎么樣？

我也是學習了，以前從來沒有發現這個問題，今天漲姿勢了

這個需要參照標準機構設計。

韓伯乾 發表于 2018-12-1 08:35

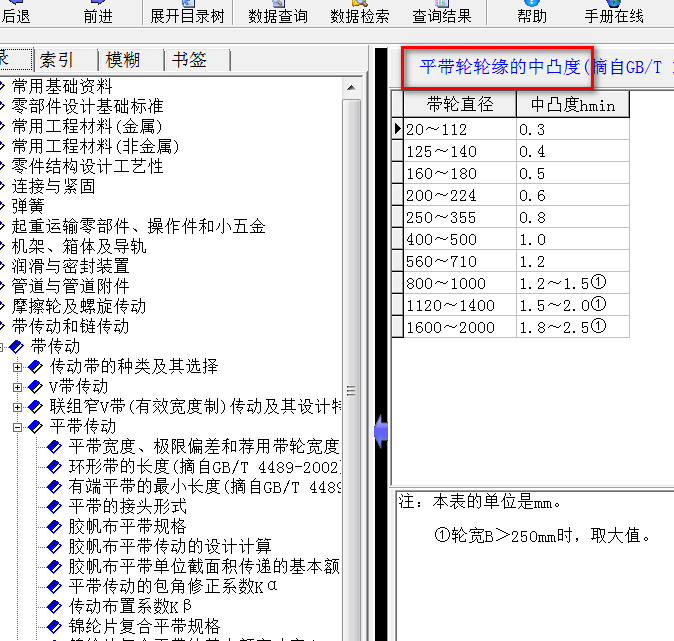

你好，謝謝你發的圖，還有一事不解，就是鼓形兩邊我看著好像是圓弧而非直線，請問國標對鼓形兩邊的圓弧度 ...

有的相切圓弧

應該就是樓上所說的意思

未來第一站 發表于 2018-11-30 20:36

你好，謝謝你發的圖，還有一事不解，就是鼓形兩邊我看著好像是圓弧而非直線，請問國標對鼓形兩邊的圓弧度有說明么？

風刃 發表于 2018-12-1 08:03
平皮帶的帶輪是鼓形的，這樣可以讓皮帶自動糾偏，皮帶不會跑著跑著就沒了。
另外請不要過度解讀表格數據， ...

謝謝，我看錯了。
