霧里看花

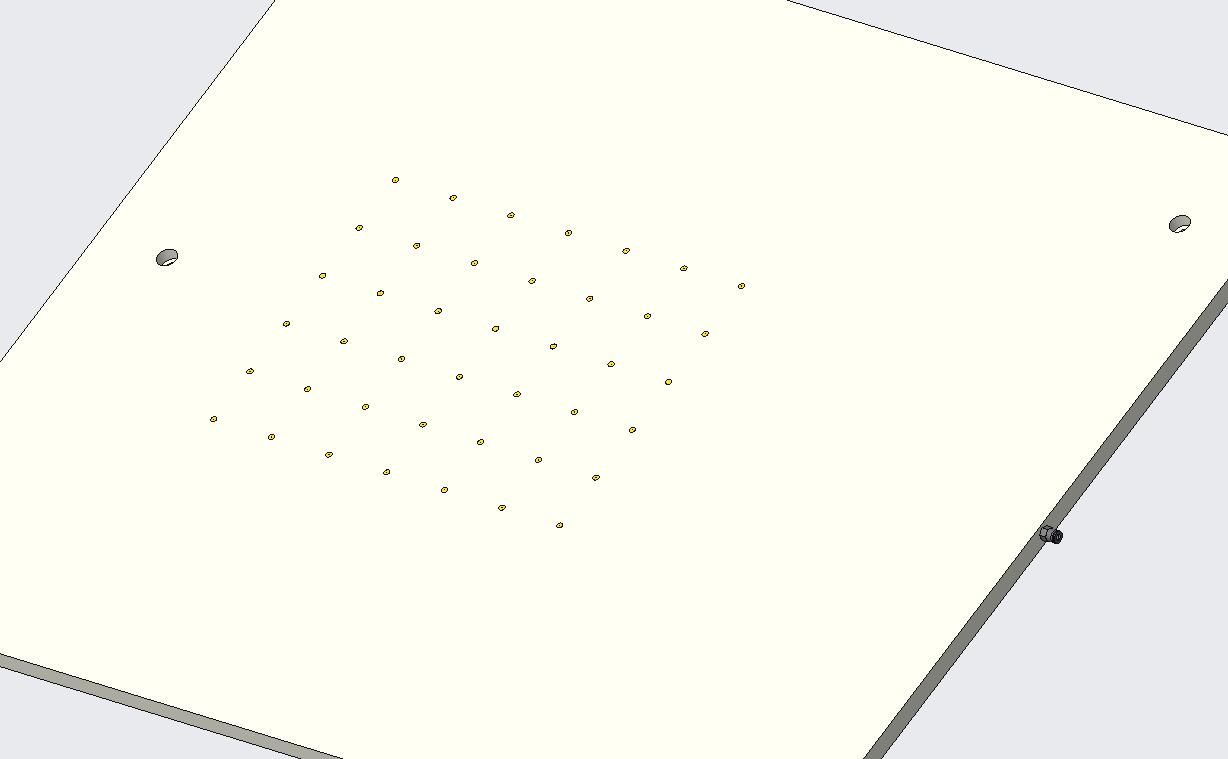

因為現場只能看到上表面，所以我就畫了上面這個圖，實際是我設想的背部構造！

現在加工廠那邊給的方法是不用背部挖槽，再密封，而是直接側面打通孔，再用堵頭把兩端堵死！

感謝各位！

感謝各位大佬的回復，最近幾天挺忙的，沒來的及回復，現在找到方法了，我發的這個圖是我想的辦法，這個是方法第一，主要問題是可能會漏氣！現在跟加工商聯系了一下，他們直接用旋風鉆縱向和橫向鉆穿，然后小通氣管打一半深來連通，我看到有大佬提到這個方法！
再次感謝各位大佬------@所有 出點子的大神們

感覺是背部銑槽然后鉆通孔后再蓋死

看外部結構 樓主想問的應該是怎么加工的 使氣管接頭與小孔貫通把？

參考流化桶

猜測應該是兩塊板拼焊的吧

我覺得拆兩個零件來，背面挖槽，加密封條，用蓋板壓住即可。

我見過兩塊板掏坑后再焊一起。
