廣州粵研鐘彥華 發表于 2018-11-28 17:05
重量1000kg，高度100以內的8個腳輪承受不了的，除非多搞幾個腳輪，或加大腳輪尺寸，讓腳輪裝在側邊，反正要 ...

腳輪是超重型的，單個腳輪載荷550KG，這樣是否可以

曉昀 發表于 2018-11-28 21:39
感覺腳輪選小了，把腳輪載荷計算下。1噸的載荷，架子強度也要計算下。

架子強度應該沒問題，單個腳輪的載荷有550KG，一邊兩個就有1100，這樣可以吧

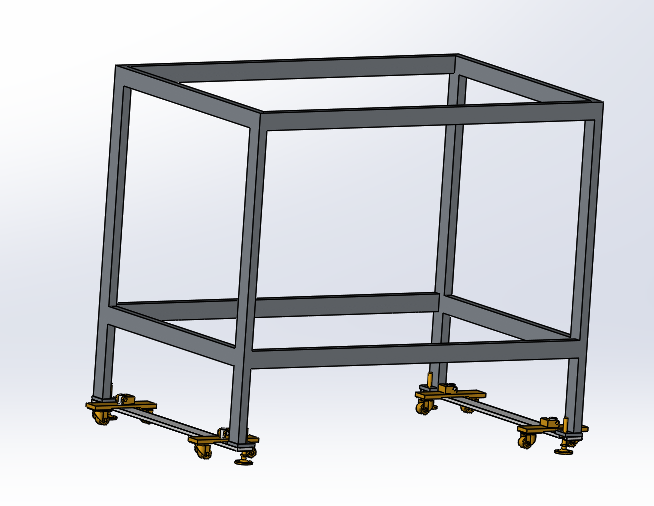

1.可以去掉地腳，選用帶剎車的輪子
2. 輪子安裝在四根柱子的正下方，載荷主要通過這四根柱子傳導到地面，最好保持力的作用線是共線，不要增加額外的轉矩
3.目前這個結構是平行四邊形結構，受力不太好，易變形，最好加一些斜拉筋或十字交叉筋
4. 輪子要再校核一下

感覺腳輪選小了，把腳輪載荷計算下。1噸的載荷，架子強度也要計算下。

不是很重可以。

搬運用的坦克輪，有固定和萬向兩種，要不您看看
淘寶有售

277741987 發表于 2018-11-28 16:33
液壓車（地牛）見過吧？

液壓車太短了，架子長度方向有2246

重量1000kg，高度100以內的8個腳輪承受不了的，除非多搞幾個腳輪，或加大腳輪尺寸，讓腳輪裝在側邊，反正要考慮腳輪的最大承重

1t的載荷，100mm的空間裝腳輪，腳輪直徑偏小，需要選寬的輪子。8個腳輪太多了，用4個，兩個定向，兩個萬向。如果能選到帶剎車的腳輪，把蹄腳去掉。
