老哥們，求助一個精密位移的方案

查看數: 3695 | 評論數: 9 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2018-11-28 13:53

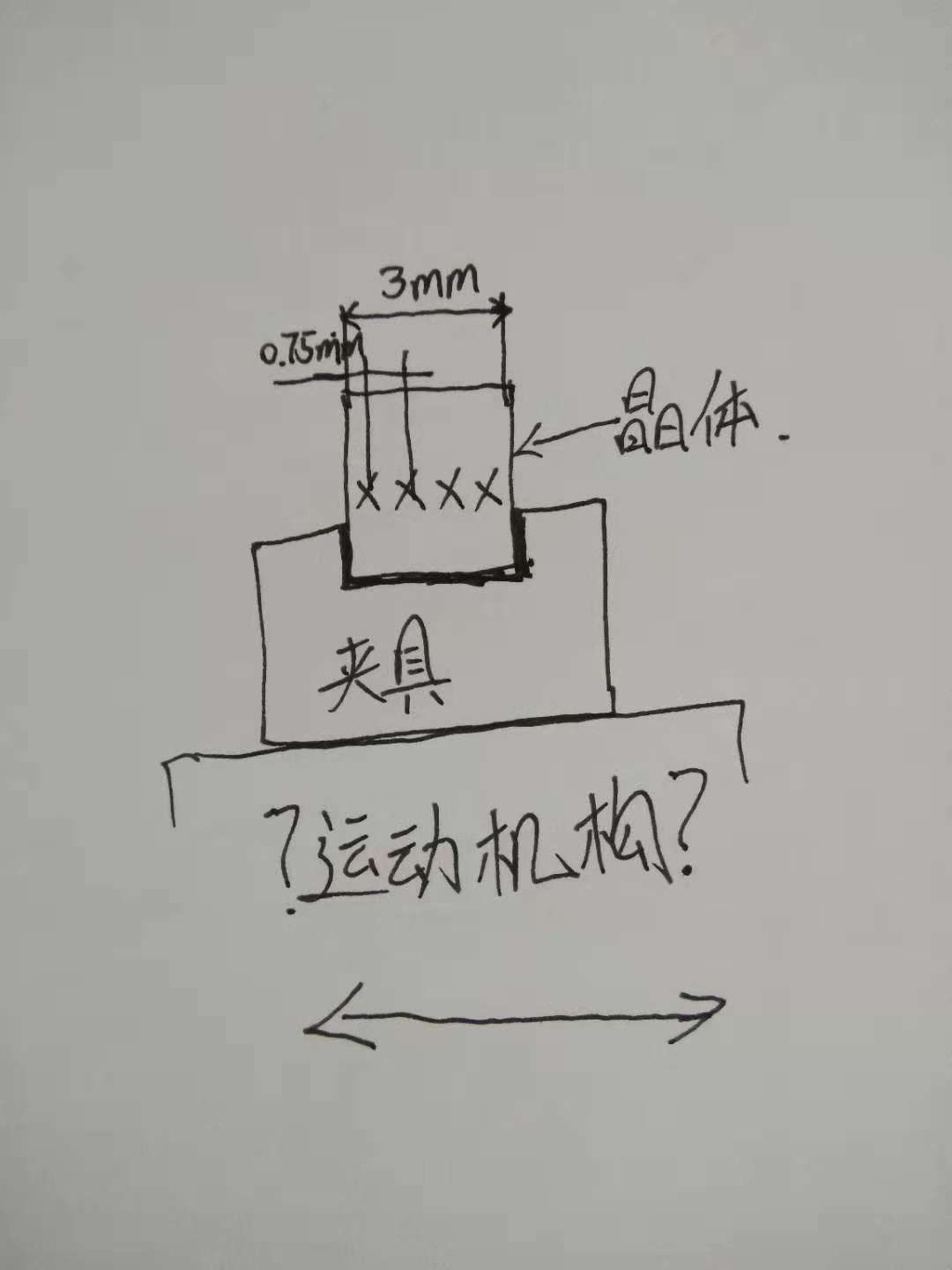

運用于激光設備上，如圖，長寬均為3mm的方形晶體被一夾具夾持，夾具加晶體約300g。下端需增加一位移機構，使其左右移動（激光照射過其中一個點一段時間后改點會燒毀，故切換到下一個點使用）。移動步進量最大0.75mm ...

回復

x623673 發表于 2018-12-4 16:51:52

高精密的電動對位臺能實現位移功能，日本赫菲的對位臺精度在μ級別，怡合達在代理赫菲的電動對位臺

前景錢 發表于 2018-11-28 14:53:38

你要的精度是多少？

jay123486 發表于 2018-11-28 14:39:33

需求不夠詳細啊，是要求電動調整還是手動調整，調整的頻率是怎么樣的，另外這個是個產品還是僅僅是個工裝，能接受的成本是多少。

韓寒11 發表于 2018-11-28 14:31:27

類似于車床的小拖板移動方式，絲桿傳動，帶上刻度盤，根據刻度移動，想移動多少都行

282841257 發表于 2018-11-28 14:17:40

xue428032 發表于 2018-11-28 14:07
一個螺絲前后大小牙就行

怎么做，老哥，求指點

差動機構發表于 2018-11-30 14:49

0.75mm 一個螺釘粗的螺距0.75mm，小的螺距0.5mm。那么他轉一圈，移動距離就是0 .75-0.5=0.25，轉3圈，才移動0.75mm距離，類似這種原理，轉動機構隨便設計，精度也不會差到哪里發表于 2018-11-28 14:35

282841257 發表于 2018-11-28 14:16:57

toafy 發表于 2018-11-28 14:00
斷電剎車電機+直線模組

查了一下，斷電剎車電機體積都好大。。。

步進電機尾部加一個剎車裝置，大不了多少吧發表于 2018-11-28 14:24

xue428032 發表于 2018-11-28 14:07:18

一個螺絲前后大小牙就行

toafy 發表于 2018-11-28 14:00:36

斷電剎車電機+直線模組
