求教合頁轉動

查看數: 5339 | 評論數: 12 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2018-11-26 14:04

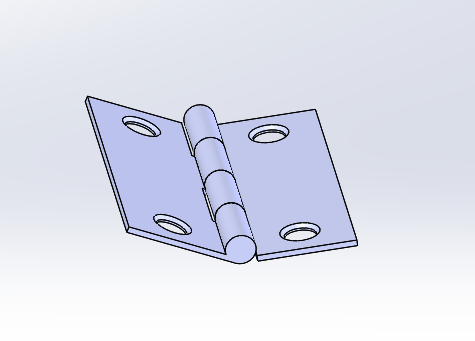

在 SW裝配體中插入合頁怎么樣合頁才能轉動？

回復

路人博 發表于 2018-11-27 11:48:18

魍者歸來發表于 2018-11-26 14:36
合頁先畫成單件，一般是兩片單頁加個轉軸，裝配保存。將該裝配體插入到總裝圖，右鍵屬性設置成柔性即可

好的已改為柔性裝配問題已解決謝謝

路人博 發表于 2018-11-27 11:47:37

君子有酒發表于 2018-11-26 14:31
你合頁本來可以轉動嗎？如果可以，直接在裝配圖里改成柔性裝配，如果不可以，請先改好再裝配

好的已改為柔性裝配問題已解決謝謝

路人博 發表于 2018-11-27 11:46:47

hamls 發表于 2018-11-26 14:07
不太懂

柔性裝配

田田田田田 發表于 2018-11-26 21:23:44

首先：合頁作為一個裝配體需要能旋轉。其次：作為子裝配體的合頁需要柔性求解！

方賢東 發表于 2018-11-26 15:59:00

合頁一邊固定，一邊采用高級配合里面的角度，設置一下最大角度跟最小角度試一下


這個回答夠用心。。發表于 2018-11-26 19:28

Lynn_S0yDy 發表于 2018-11-26 15:56:59

點擊屬性，將“求解為”方框中的剛性改為柔性即可

未來第一站 發表于 2018-11-26 15:52:00

你插入的是裝配體還是零件，右鍵使其變?yōu)槿嵝曰驒C械配合里添加鉸鏈配合。

白虎1 發表于 2018-11-26 15:35:22

合頁分成兩個零件裝配上去就行了

zx65606 發表于 2018-11-26 15:14:13

柔性裝配
