中心孔為基準加工芯軸標注形式

查看數: 5671 | 評論數: 3 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2018-11-22 08:42

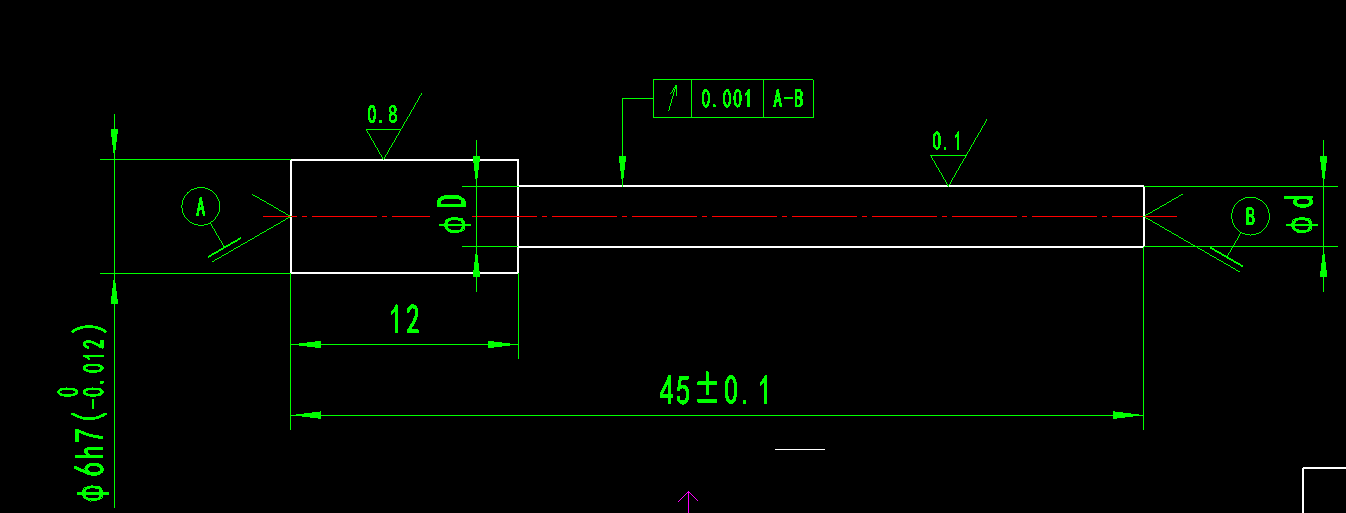

以兩中心孔確認的基準加工芯軸的標注形式是否可行？

回復

輕微請問無群 發表于 2018-11-23 14:20:42

未來第一站發表于 2018-11-22 15:47
完全可以，但你要標明中心孔的類型，注意基準統一。

好的，謝謝。

未來第一站 發表于 2018-11-22 15:47:39

本帖最后由未來第一站于 2018-11-22 15:55 編輯

完全可以，但你要標明中心孔的類型，注意基準統一。

塵世天涯 發表于 2018-11-22 11:03:02

從未見過這樣的標注方式。頂尖孔通常是作為工藝孔的，設計圖紙通常有兩種做法：

1. 不標注，表示可以接受工藝頂尖孔的存在，成品也無需將頂尖孔去除
2. 特備標注不接受工藝頂尖孔，加工時會預留長度，所有尺寸加工完畢后，切斷

看樓主的圖紙，如果支持向限制小直徑的圓柱部分，標注圓柱度更實際一點
