要顯示高大上就把機械結構都放箱體里，外面就一根光桿固定你的懸臂C、D，箱體里加一個單軸滑臺，滑臺的滑塊和你的升降光桿連接固定，光桿再加兩個直線軸承就可以實現升降了！單軸滑臺淘寶上一大堆，甚至控制系統顯示屏都有

這個產品是用在哪里的？

李佳禾 發表于 2018-11-22 09:02

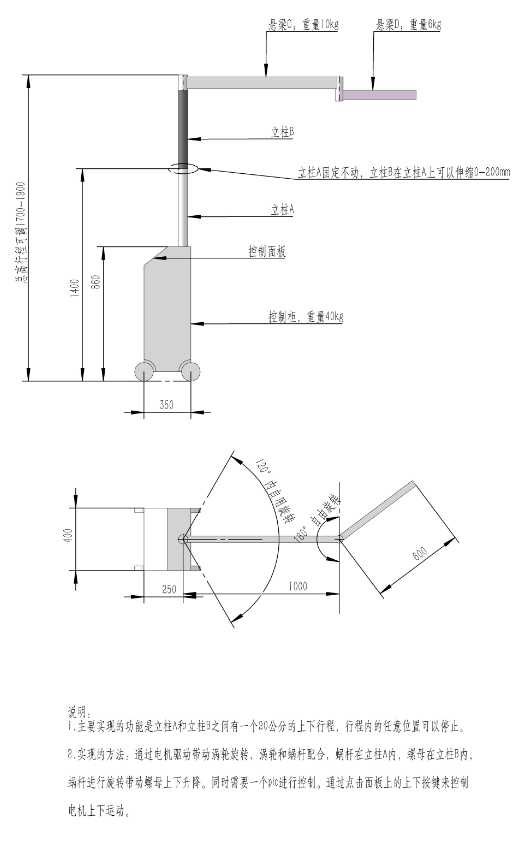

在這個基礎上改的。

如果是按這個要求改真是過度設計了，

建議參考 旋轉懸臂吊車

擺臂部份用鋁合金，減輕重量，底座配重要結實一點，用減速機帶螺桿升降，或用同步帶。

你不動B，上下擺動懸梁C看行不行

小小_DiVSI 發表于 2018-11-22 10:14
不合理的設計，這車不固定會翻，

以右輪作支點靜力分析下看看

不合理的設計，這車不固定會翻，

電動推桿換成伺服電動缸，或者叫單軸機器人，高大上了吧
