這樣子，不知道有沒有記錯

811359242 發表于 2018-11-20 14:58
他們說的是啊照片里的實物，那里有個動滑輪的，拉動動滑輪軸，是倍速行程的，減少了氣缸所需行程

可否上個草圖

他們說的是啊照片里的實物，那里有個動滑輪的，拉動動滑輪軸，是倍速行程的，減少了氣缸所需行程

高級灰 發表于 2018-11-20 11:15
氣缸連接那位置相當于動滑輪吧，你畫的少了一部分，節省空間，增加二倍行程

正解，倍速行程機構

氣缸連接那位置相當于動滑輪吧，你畫的少了一部分，節省空間，增加二倍行程

結構怎么都行，注意氣缸緩存，避免工件震動、脫落。

黃工baba 發表于 2018-11-20 10:30

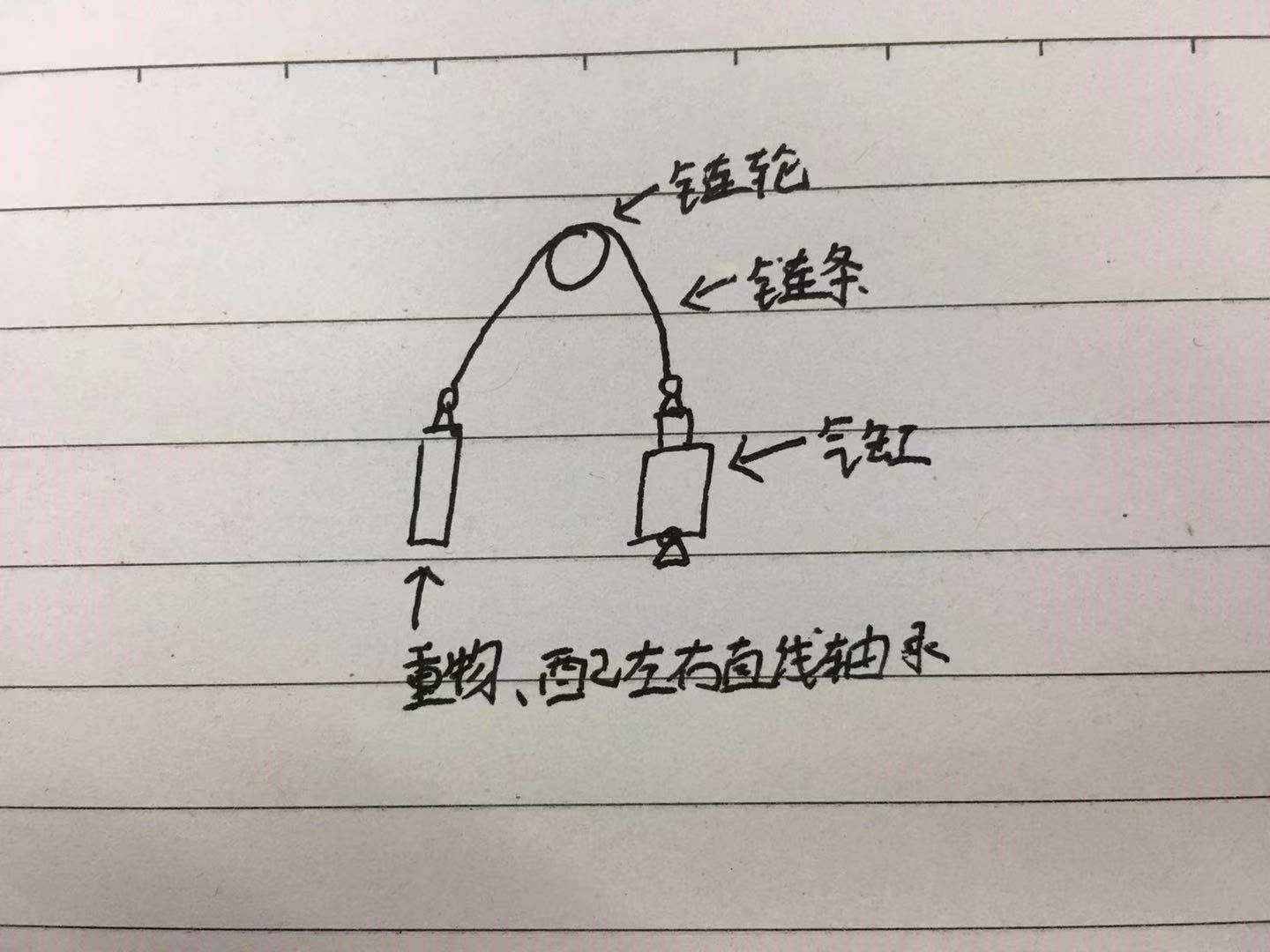

實物跟你畫的草圖不相符，只有這些東西，去猜想有什么用處，有點難，最起碼告訴我們這個機構干嘛用。

仔細看了一下確實是  功能是上下流水線回流，氣缸帶動一小段的流水線。

實物跟你畫的草圖不相符，只有這些東西，去猜想有什么用處，有點難，最起碼告訴我們這個機構干嘛用。
