幫我看看這個升降穩不穩

查看數: 7499 | 評論數: 26 | 收藏 1

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2018-11-19 09:54

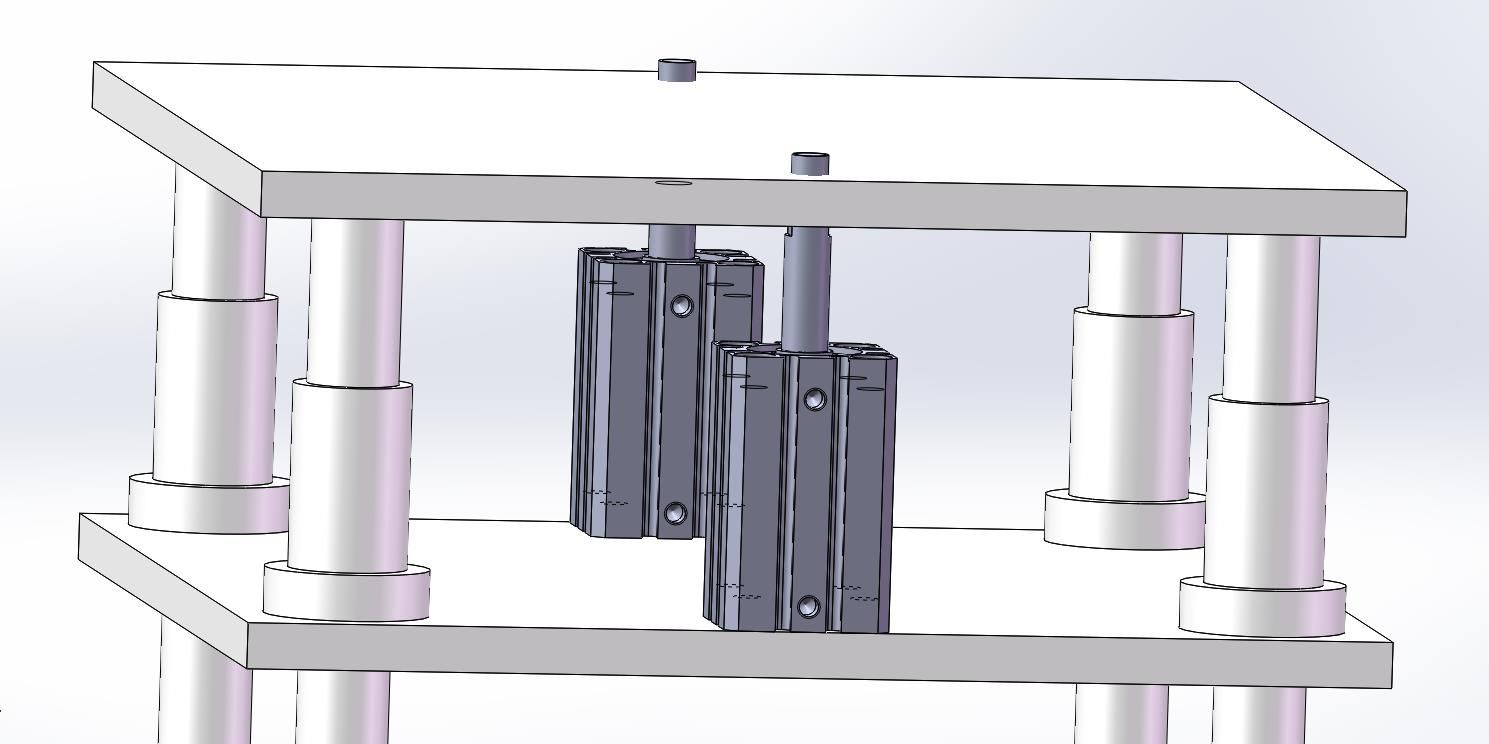

各位大俠我又來了，幫我看看這個升降工作時候能保持水平嗎?（簡圖）

回復

shmilysunny 發表于 2018-11-27 17:20:25

兩個氣缸的話要求精度就高了，調整不好容易卡住。中間改為一個氣缸，改為球頭結構，

huaiming764 發表于 2018-11-26 14:46:45

學習了！一般都是用一個氣缸在中間的結構，四個直線軸承安裝好調整

制造商 發表于 2018-11-21 16:37:56

xue428032 發表于 2018-11-19 13:34
跟樓主結構一樣，簡單些，一個氣缸弄不了，只能想辦法從氣動回路補償入手

這種情況兩個氣缸用2個三通并聯起來用，用2個節流閥出氣調節，千萬不能單獨調節！

一個三通 A氣缸出氣連在B氣缸進氣，中間并聯一個溢流閥 A氣缸進氣也并聯一個溢流閥，2個氣缸速度不一致時先伸出的那個氣缸壓力瞬間升高通過溢流閥放氣發表于 2018-11-21 16:58

南通佩奇哥 發表于 2018-11-20 11:50:02

中間一個氣缸浮動連接，四周直線軸承的開孔要放余量，比如直線軸承外徑30，你的孔要起碼30.5

357682767 發表于 2018-11-20 08:46:57

本帖最后由 357682767 于 2018-11-20 08:48 編輯

君王死設計發表于 2018-11-19 10:18
上面東西不重10KG左右，中心一個氣缸能保持水平嗎？有人試過嗎？新人不敢亂來。

去看一下頂升移栽機吧！就一個頂升平臺，中間一個φ63的氣缸親測頂起了60KG輕輕松松，用了幾十年了的機構

h7222354 發表于 2018-11-20 07:22:55

沒問題的，用一個電磁閥控制。

想飛的鳥~~ 發表于 2018-11-19 15:08:59

一個氣缸兩個氣缸關系不大，主要看立桿導向怎么樣？建議用直線軸承不要用導套，直線軸承效果好很多，價格高不了多少！

xue428032 發表于 2018-11-19 13:34:54

制造商發表于 2018-11-19 11:57
有導向軸沒問題，兩個氣缸的不同步原因來自自身阻力差異，這個差異導致的推力差異不會很大，不會導致卡死， ...

跟樓主結構一樣，簡單些，一個氣缸弄不了，只能想辦法從氣動回路補償入手


yzhflypig 發表于 2018-11-19 13:26:40

兩個氣缸就是一個錯誤點。
