重載運輸線，求大神指點

查看數: 2758 | 評論數: 7 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2018-11-13 15:06

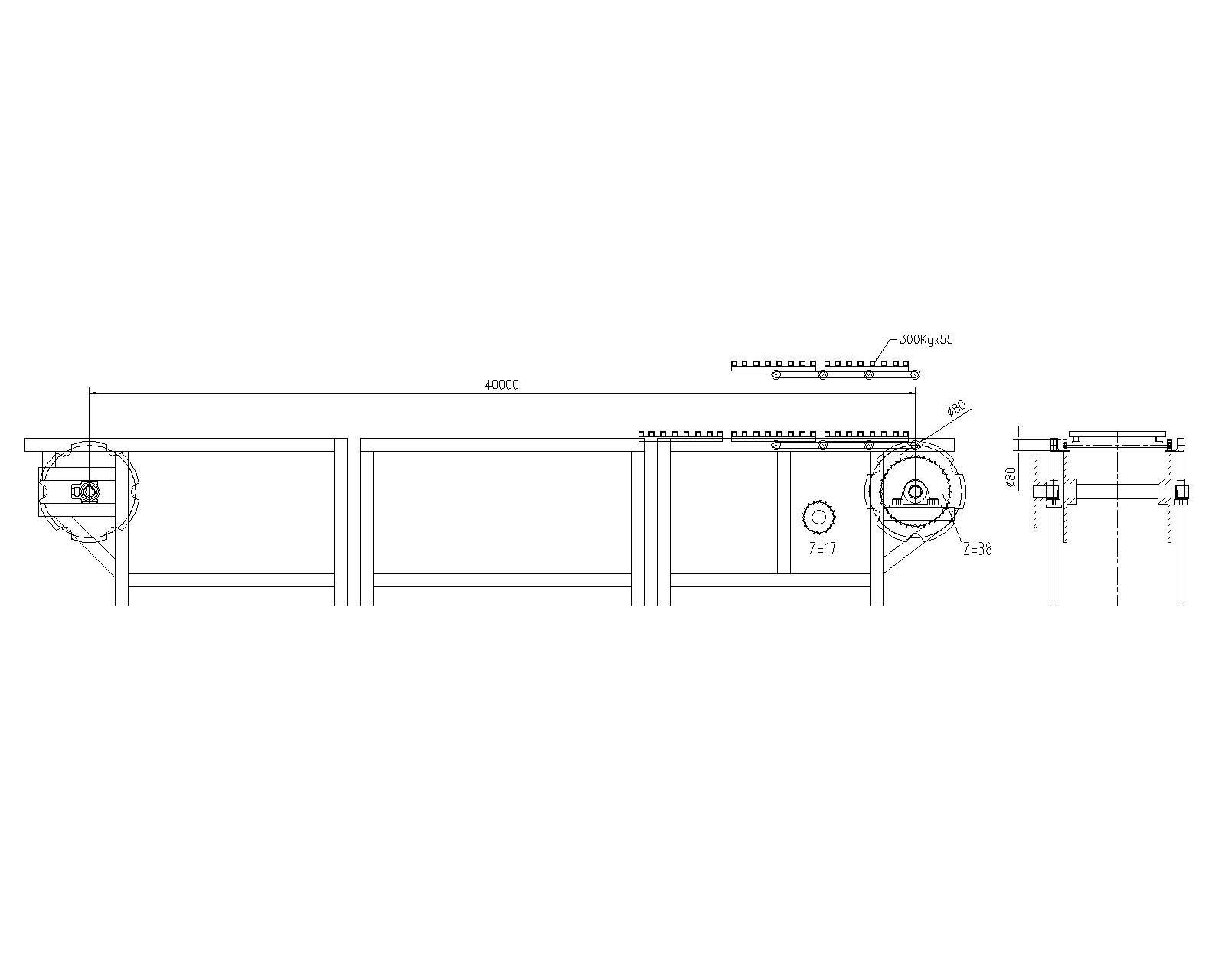

有一條重載輸送線。長度40米、每米負載約600Kg，使用7.5KW伺服電機、速比595減速機B74。輸出鏈輪節距28A、小鏈輪17帶大鏈輪57.傳動軸直徑90. 輸送鏈條節距360、銷軸直徑20.厚度10毫米，滾動傳送。這樣配不知道是不是 ...

回復

向宏 發表于 2018-11-14 18:16:31

帥鍋_XEzI5 發表于 2018-11-13 17:41
鏈條要按產品的尺寸來，不是標準的

那就按照標準的材料尺寸改制

帥鍋_XEzI5 發表于 2018-11-13 17:41:23

向宏發表于 2018-11-13 17:29
鏈條按轉速，傳遞功率選，不是拍腦袋說的

鏈條要按產品的尺寸來，不是標準的

向宏 發表于 2018-11-13 17:31:53

按照負載和移動速度計算功率，按功率和轉速選鏈輪，這些基礎工作都不做，還叫設計嗎？

向宏 發表于 2018-11-13 17:29:02

鏈條按轉速，傳遞功率選，不是拍腦袋說的

去缸活塞泵 發表于 2018-11-13 17:19:21

這么大的負載不用輥道嗎

魍者歸來 發表于 2018-11-13 16:14:52

樓主把【滾動傳送】這里詳細說一下，做好上圖，這是計算的主要參數。
