為何不考慮槽鋼呢？槽鋼要比H鋼容易焊接，焊接完骨架也美觀，裝外殼也比H鋼好裝哇，我門外漢，學習一下

墨中白233 發表于 2018-11-5 19:18
用H鋼這樣搭機械設備的支架不知行不行？懇請大家指點一二

我不懂機械設計，但是懂結構。
1，雖然你用h鋼看起來這個方向也可以，但是h鋼扭轉很弱，所以雖然好像理論上你的問題不大，但是感覺很別扭，我覺得苦海的幾個點很對

2，基架太高，這個高度很關鍵，那么1個厘米啊也不要放過，尤其是振動，高度對剛度影響特別大，上面一塊的中心高度也要控制

3，四方形的結構弱，中間要搭家族，三角架或者角上加大支撐，加在運動的平行面，側面，苦海好像也提到了。
4，鋁不靠譜，剛度只有剛的三分之一

其實工字鋼和型材方管的剛度一樣，只是方管更好拼焊，所以用的會多一些。

我覺得直接拉支架，然后地上螺釘打死就可以了。剛度應該沒問題。這樣沒有加強筋的話受力不好看

墨中白233 發表于 2018-11-5 14:38

是我會選150，厚度8或者10，看你結構怎么規劃的。

苦海無邊123 發表于 2018-11-5 14:00
用H鋼和方管都可以，方管好看點。我的意思就是底座做重一點，做到1噸左右，側面拉幾根斜筋支撐增加底座寬度 ...

請問一下大俠，對于我這個工況，應該如何確定H型鋼的尺寸大小？

請問一下大家，對于我這個工況，應該如何確定H型鋼的尺寸大小？

墨中白233 發表于 2018-11-5 14:02
請問H鋼和H鋼是怎么進行連接的？

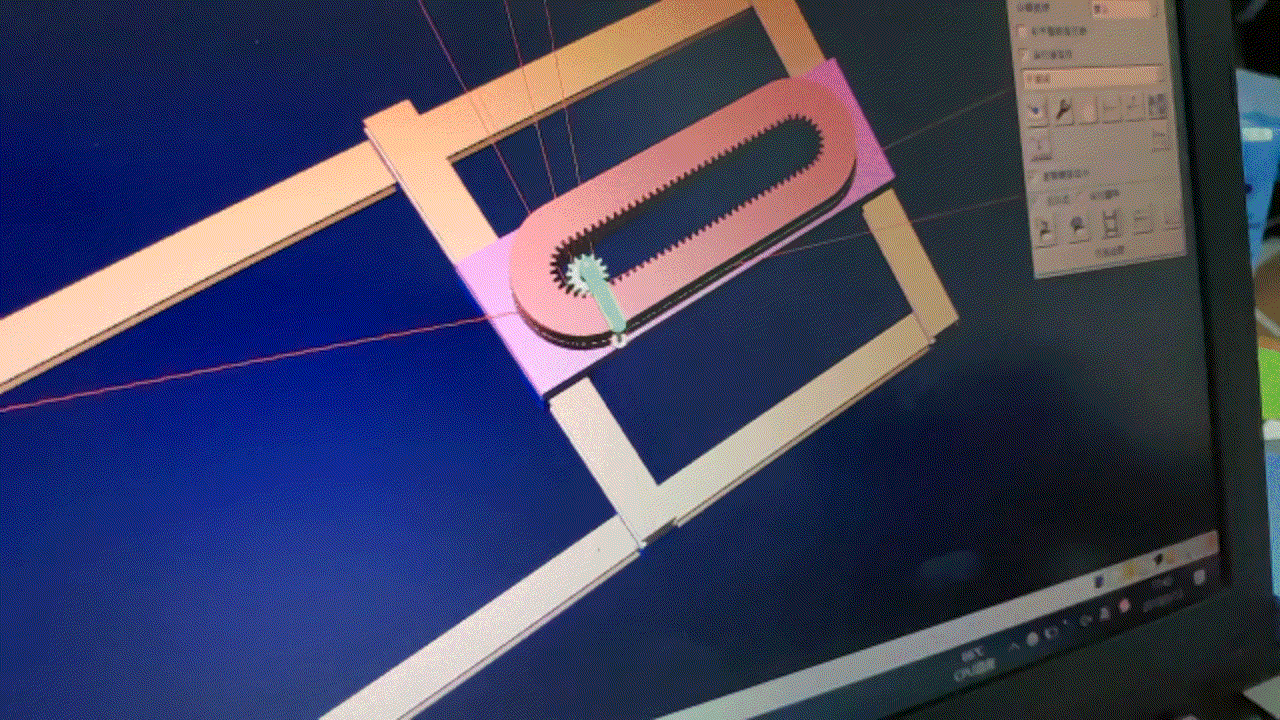

我猜你可能是想要問這個
