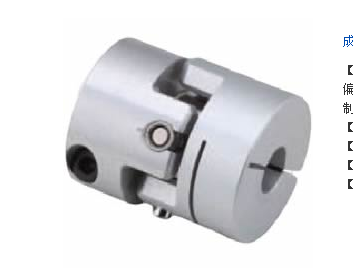

詢問下萬向聯軸器的用法

查看數: 2347 | 評論數: 7 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2018-11-1 15:55

，但是實際安裝過程中，發現這個軸和桿用M6螺紋鏈接不牢固，萬向聯內孔是6mm，螺絲釘扭緊了內孔也是6mm，基本沒有變化；這就是問題了，目前準備給螺絲釘上點AB膠，然后放入萬向聯內固定，估計用不長。受力方面， ...

回復

Alex19880319 發表于 2019-8-27 10:52:55

得有配合！

梅rose 發表于 2018-11-2 09:09:57

謝謝，路過

lichuang88 發表于 2018-11-2 08:33:54

lichuang88 發表于 2018-11-1 16:05
豎直裝？你的軸太重了吧？所有重量都靠M6螺絲鎖？

那就是你配合的原因或者是轉矩過大鎖不住

3983596 發表于 2018-11-2 07:45:25

低速，大角度

風刃 發表于 2018-11-2 07:39:01

彈性夾就是要有配合的，不然6的孔你搞個5mm5.5的夾不住，而且沒配合也沒了同軸度

嗯，對發現鏈接的軸小了，準備車一個大一點的，不過不清楚能不能夾住，要上下移動；這個不是用在車床上，沒得轉速發表于 2018-11-2 11:00

lichuang88 發表于 2018-11-1 16:05:02

豎直裝？你的軸太重了吧？所有重量都靠M6螺絲鎖？

不是很重吧，也就只有百多克，重的部分都是接觸臺鉆的臺面，不會讓螺絲承重發表于 2018-11-1 17:01

風刃 發表于 2018-11-1 16:03:02

大部分聯軸器都是靠這樣的彈性夾來夾緊軸的啊，我們數控機床上很多都是這樣連接的
你的軸公差控制是多少？沒好的配合是不行的

沒有用公差配合，如果都是這樣鏈接的話，我想試試弄一個6.02~6.04的桿放聯軸器里面，試試能不能鎖緊發表于 2018-11-1 17:03
