求一種簡單三方向可調的安裝架子結構方案

查看數: 4856 | 評論數: 10 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2018-10-31 11:44

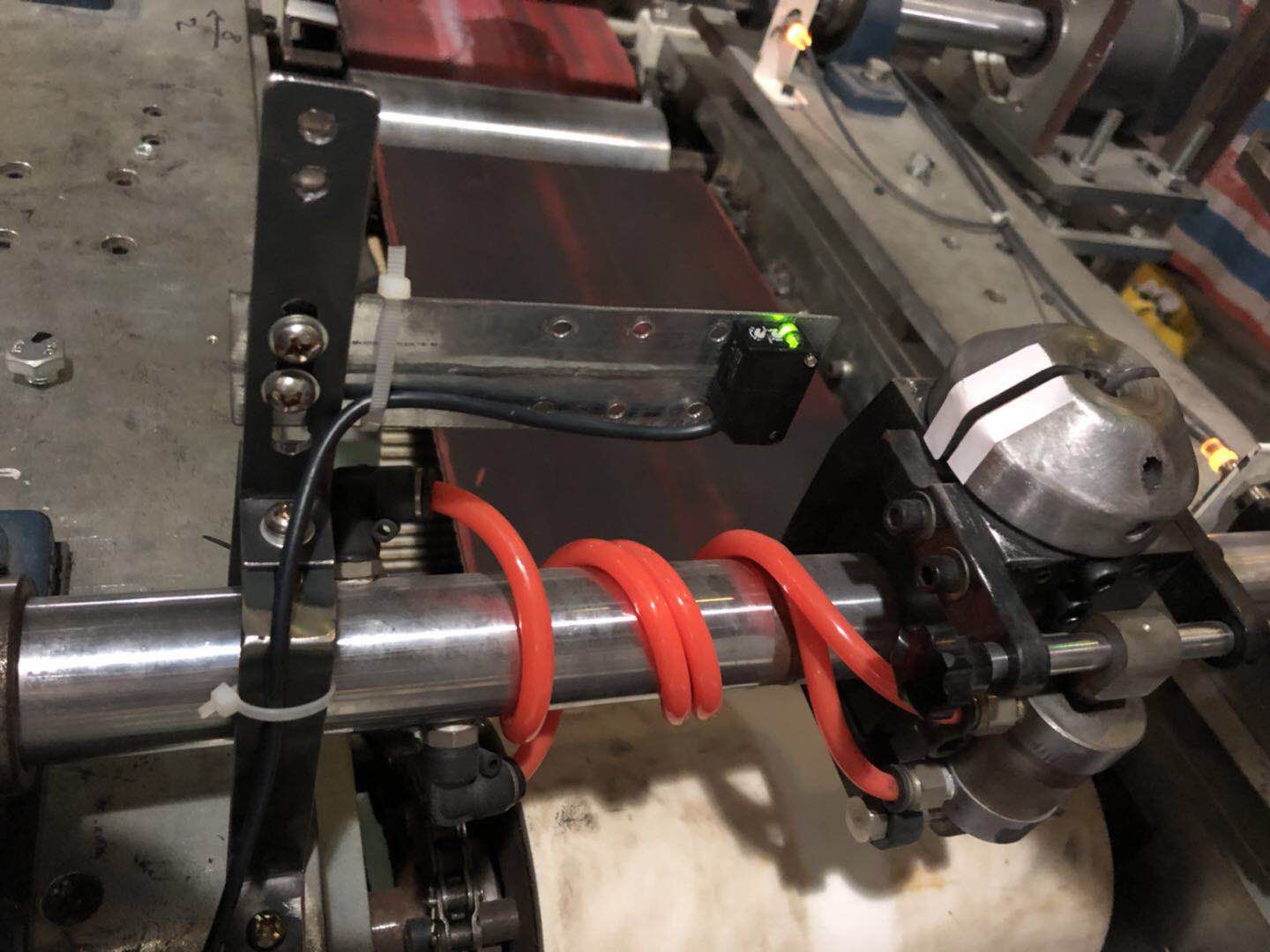

我這兒有一個給傳感器做的一個架子，目的是通過調節架子在三個方向上可精細調節，讓傳感器的光透過夾持塊的縫隙，因為現有的架子比較簡陋，都是通過擰螺絲來調節傳感器位 ...

回復

gg1060261 發表于 2018-11-2 16:18:41

加個XY平臺？

五99288304 發表于 2018-10-31 13:15:09

你這結構明顯剛度不夠啊，見過游標卡尺嗎？在游標卡尺移動的時候是不是不會晃動呢，可以參考游標卡尺滑動的結構

一展刀鋒 發表于 2018-10-31 13:01:33

912212596 發表于 2018-10-31 12:33
用手柄螺絲要做成什么樣子的？有沒有樣圖？

http://www.hycn.com/jgsb/
你自己看看

風刃 發表于 2018-10-31 12:47:25

精細微調，要用導向結構，簡單的一般用鍵比較多，緊固的螺釘還是需要腰型槽
微調行程可以用調節螺釘螺桿，就是螺桿卡在一個固定槽上，旋轉螺紋就可以連接的零件進退。
想太簡單的是很難買到現成的。看不懂我上面說的含義就多去看看別人的機構吧，相信很多設備上都有這類結構

912212596 發表于 2018-10-31 12:33:35

一展刀鋒發表于 2018-10-31 12:26
要經常調的地方，我們都用手柄螺絲

用手柄螺絲要做成什么樣子的？有沒有樣圖？

912212596 發表于 2018-10-31 12:32:39

向宏發表于 2018-10-31 12:08
螺紋

大哥，，有沒有類似的樣圖或圖紙？能截圖上來嗎？

沒有，不好意思發表于 2018-11-6 02:52

一展刀鋒 發表于 2018-10-31 12:26:52

要經常調的地方，我們都用手柄螺絲

向宏 發表于 2018-10-31 12:08:16

螺紋

向宏 發表于 2018-10-31 12:06:18

若做成三個方向都可用調整位置的結構就可以精確微調

……可用螺紋調整…… 發表于 2018-10-31 12:09
