樓主好：
       這是以φ700這段作為基準的定位精度的問題；
       做圓柱度要求就好

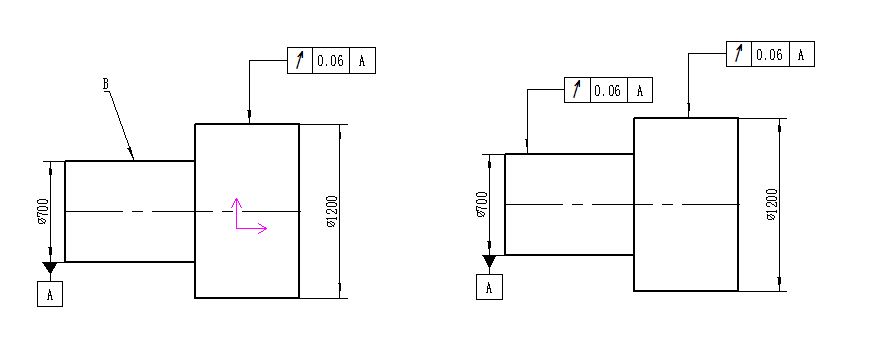

基準A表示以￠700的中心軸線為基準，右圖的A,B圓柱面的圓跳動以A為基準沒有錯呀

起個名字好糾結 發表于 2018-10-27 13:46
兄弟，你想多了吧！

對于圓跳動，相對于這兩段圓柱來說，無所謂了，你把基準定在哪一段上都可以！

這要是實心軸那還得了，好幾噸呢，B表面再標注跳動要求就不知道怎么解釋了，B圓柱的軸心就是A基準。

兄弟，你想多了吧！

對于圓跳動，相對于這兩段圓柱來說，無所謂了，你把基準定在哪一段上都可以！

考慮到測量的話，基準定到大圓柱上比較方便！

實在不放心，把作為基準的圓柱標上一個圓柱度。

臥槽，你這軸1米2滴？？這么粗？0.06的跳動，要了命了，啥設備，這么大還這么高精尖？！

看著比例，長度也得2米啊！！5米立車可以不？5米立車你這6絲跳動也夠受的！要上外圓磨床？這么大的真沒見過，孤陋寡聞了！

我覺得要體現對φ70有跳動要求，可以加一個圓度或者是圓柱度

我也隨便學習下

1.基準A注在B面軸線，則基準與B面無關，B面需按需求標注相應形位公差；
2、圖示基準標法中，B面為基準面，即理想平面，不標跳動即可，
     直徑200段跳動是相對于B面，可滿足兩面最終位置需求

我覺得基準A應該標在軸線上
