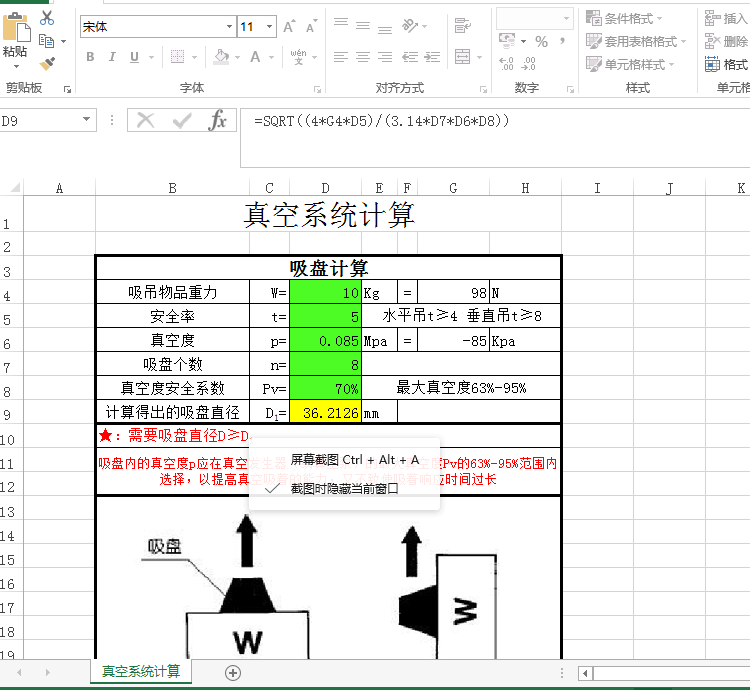

你用的應該是妙德Excel版本選型軟件，實際上吸盤尺寸計算理論公式如下：



安全系數取值是根據實際應用確定的。如果選擇PIAB吸盤，泄漏量不大的話一般垂直取2，水平取4。因為吸盤選型時已經考慮到系統氣密性。

紙箱屬于半泄露抓取系統，選型首先要確認吸盤的規格（保證抓取真空度和穩定性），之后才是尺寸（抓取力）。然后根據吸盤的容積、管路大小和尺寸、真空抓取時間等參數計算出真空流量（L/min），再根據真空度、真空流量得到真空發生器規格，由發生器耗氣量確定電磁閥流量。這是一個反推的過程。
之所以說看預算，原因是不同品牌的真空發生器差異很大，便宜的幾十元，貴的上千元。區別在于真空流量大小、真空度高低、噪音大小、耗氣量多少等實際工作參數。

0377zjp 發表于 2018-10-30 10:24
對，就是你說的垂直抓取，水平移動到另一位置，沒有翻轉只有水平旋轉，碼垛用。2倍系數是不是有點小，也 ...

只是碼垛或者拆垛，抓的還是紙箱，如果考慮成本，選擇黑色NBR吸盤的話實際上吸盤不能選太大，50左右就夠了。原因是NBR吸盤材質偏硬，抓取紙箱容易泄露，就算給再大的安全系數真空系統也還是不穩定。
建議選擇唇邊材質較軟，貼合度好的吸盤。上面的圖片中推薦的是瑞典PIAB piGrip FX軟唇邊吸盤。（發生器看項目預算選擇）

路過學習一下

5Kg紙箱抓取，水平抓??？意思是箱子有翻轉？
猜想應該是垂直抓取，水平移動到另一位置（碼垛或者拆垛）。
如果是這樣的話，主要看吸盤是否能夠配合柔軟的紙箱保證足夠的抓取真空度，發生器方面就看設計成本了?？纯聪旅娴某墒彀咐ㄟx好吸盤后，都是按2倍安全系數）：

10~15Kg 紙箱抓取，ABB項目：


帶匝帶抓取測試：


110Kg空調外機抓?。?br />

路過學習一下

不一定是一個吸盤對一個真空發生器就會吸力大，建議選購好一點的真空發生器，并且再增加一個儲氣罐，從而增大吸力。
