發布時間: 2018-10-19 16:05

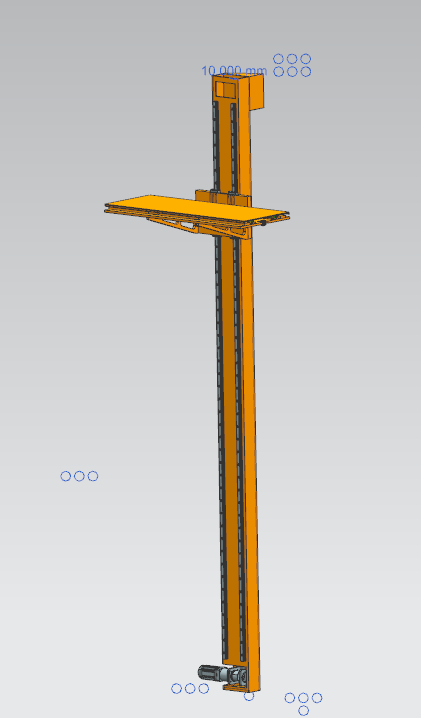

正文摘要:截了一部分的圖說明一下，這個一個Z軸方向豎直上下運動的平臺，傳送的距離差不多是3米不到一點，平臺和重物的總總量在100KG以內，目前考慮用皮帶來傳動，想講解各位這樣設計會不會有什么問題？另外我還考慮過用滾珠 ... |
| 0.5mm的精度？我的天？你對精度有沒有基本常識啊 |
|
3米的用絲桿？什么設備啊？看上去就是一個提升機構啊 |
| 個人感覺還是鏈條吧。滾珠絲杠真的很浪費啊，裝配也難啊 |
| 100KG就不要想著用皮帶了，用齒輪齒條或鏈輪鏈條，看你的精度要求了，要求定位在10個絲就用齒輪齒條，一兩毫米就用鏈條鏈輪。 |
|
你好，圖紙可以分享給小弟嗎，剛剛入行，想多學點東西；1091254074@qq.com |
|
負重問題用蝸輪蝸桿機構加鋼絲繩就可以，有自鎖功能--安全，傳動比高--省力；用伺服的話原點和終點用位置光電開關控制，精度0.5mm沒有問題；提升速度匹配好電機轉速和蝸輪尺寸應該可以解決。僅供參考，不足請指正，勿噴…… |
1115432780 發表于 2018-11-9 11:37 直接和導軌廠家說是需要拼接使用的，他們會給你處理好的。 |
|
接口如何處理，有特殊拼接結構還是切完直接對，我也有個拼接項目，由于運輸原因，需要拆分，然后就尷尬了，擔心處理不好二次拼接精度調不出來影像滑塊壽命 |
本帖最后由 2011ayoon 于 2018-11-9 09:19 編輯 leesz 發表于 2018-10-19 16:11 皮帶太長了，鋼絲繩卷揚形式成本最低，也好實現，鏈條因為要垂直傳送，并且長度太長也不是太可靠 |
