當前設計碰到的一個問題，懇請前輩們賜教

查看數: 17158 | 評論數: 60 | 收藏 2

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2018-10-16 15:10

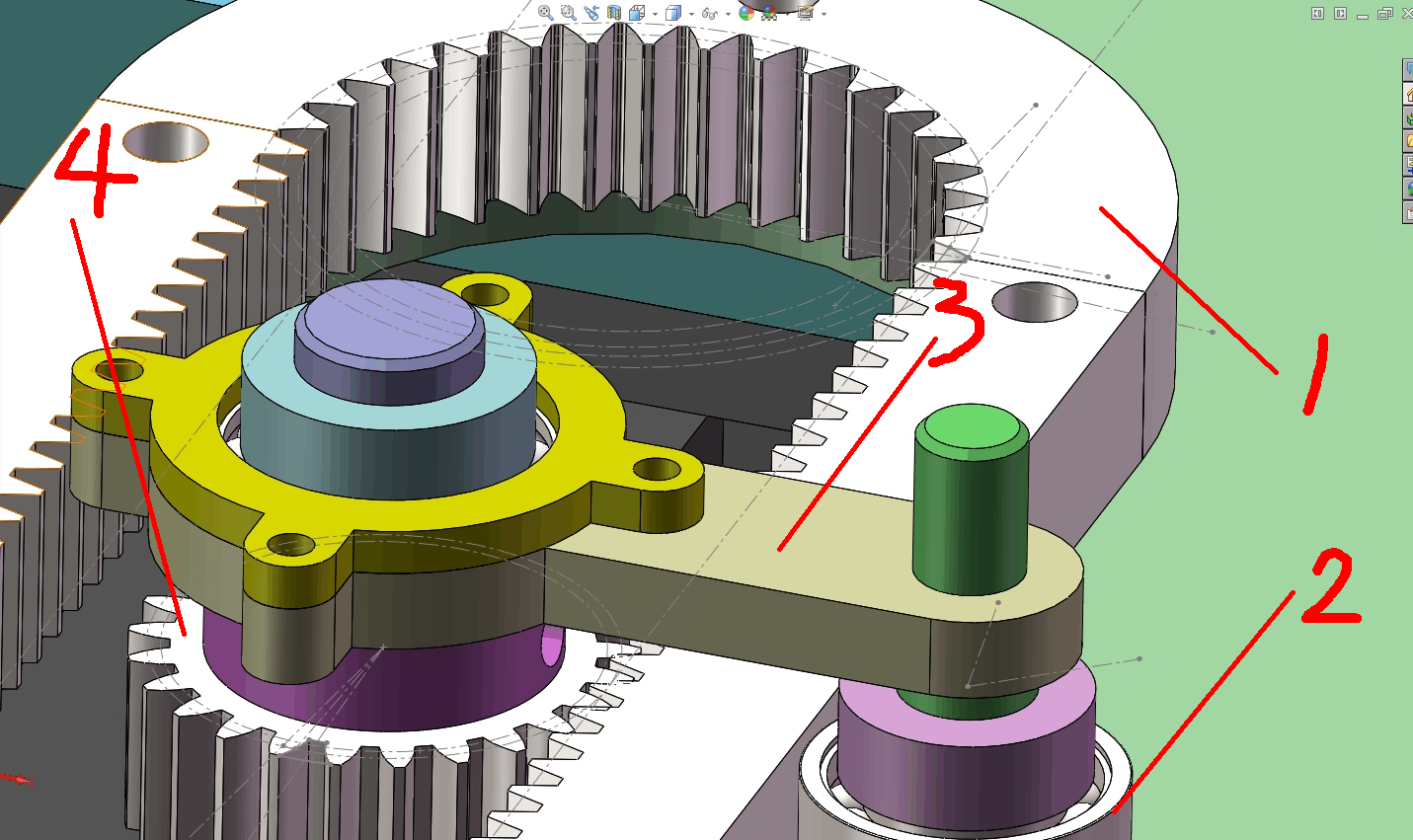

各位大俠好，這是我最近設計的一個裝置的某一部分。這兩天碰到一個問題，由于本人才疏學淺，同時缺乏實際經驗，久思不得其解。故來論壇懇請各位指點一二。下圖中，1為齒框，2為滾輪，3為剛性桿件，4為齒輪。齒輪隨 ...

回復

眸上有傷痕 發表于 2018-11-2 12:02:48

持續跟蹤，解決了樓主要分享下經驗啊

蘇打紅茶哥 發表于 2018-11-2 10:56:55

去缸活塞泵發表于 2018-10-16 16:43
還是這個機構，1m/s，載荷40kg，對吧。
滾輪2起加緊齒輪齒條的作用，應該用扭力彈簧，使滾輪比齒輪趨前一 ...

2繞著主軸和外框轉一圈，扭力彈簧還起作用嗎？

蘇打紅茶哥 發表于 2018-11-2 10:54:24

蘇打紅茶哥發表于 2018-11-2 10:52
看到你這個結構就讓我想起了海普克的環形導軌，可以考慮將外部軸承換成以下機構，齒輪框外圍做出配合結構， ...

V型槽的配合，而且是外圍兩個V型槽的配合應該可以矯正主軸傾斜的問題。

蘇打紅茶哥 發表于 2018-11-2 10:52:32

看到你這個結構就讓我想起了海普克的環形導軌，可以考慮將外部軸承換成以下機構，齒輪框外圍做出配合結構，貼幾張圖不知道能不能幫助你，也請個位高手討論可行性。更詳細的可以搜一下看看。（我不是打廣告的

）

墨中白233 發表于 2018-11-2 08:38:30

寶劍魚腸發表于 2018-10-19 11:13
滾輪不能固定在3號件上，滾輪需要橫向活動。在3號件尾端焊接一個豎向滾輪固定座，固定座上做一個穿桿孔。滾 ...

表示沒有看懂有圖就好了

467398609 發表于 2018-10-22 10:32:01

23333

艾尚機械 發表于 2018-10-22 10:00:58

變為外面是齒里面是光滑面加限位。

dhb833 發表于 2018-10-22 09:04:16

個人覺得怎么改都改不好了，希望樓主解決后分享一下解決方法

無畏的藍莓 發表于 2018-10-21 17:59:50

外框齒輪上安裝滑軌如何，滑塊安裝在剛性件上
