SW工程圖中螺紋線的底線如何變?yōu)榇謱嵕€？

查看數: 6496 | 評論數: 7 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2018-10-10 12:00

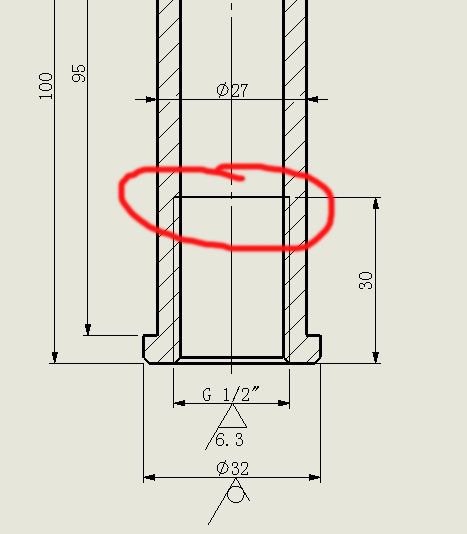

各位大俠SW出工程圖時，使用螺紋裝飾線命令畫的螺紋如何能實現底螺紋線是粗實線，兩邊是細實線呢？現在我出的圖都是細實線，哪里設置的不對嗎？- ^- }. M7 B2 y- |- Y! m2 I ...

回復

武當問道 發表于 2019-10-10 15:59:47

所以，我出圖都是轉為CAD，也方便跟外協商溝通，用不來SW。

wanghai210 發表于 2018-10-13 16:39:48

未來第一站發表于 2018-10-10 17:28
) Y8 _) n- r3 M* n手動更改，右鍵-線型

不行啊，右鍵沒線型這個選項。

未來第一站 發表于 2018-10-10 17:28:54

wanghai210 發表于 2018-10-10 15:10
1 J7 c% R$ A: m$ E$ B. D1 H默認的是細實線，不知道哪里設置？

手動更改，右鍵-線型

2011ayoon 發表于 2018-10-10 16:52:31

不能單獨改，兩個都是一種線型

wanghai210 發表于 2018-10-10 16:15:56

各位有知道的嗎

wanghai210 發表于 2018-10-10 15:10:06

夜孤城le 發表于 2018-10-10 13:576 H/ f! L" E* v- k4 U u
默認的應該都是粗實線，重新畫一個零件看看，是不是哪兒弄錯了

默認的是細實線，不知道哪里設置？

夜孤城le 發表于 2018-10-10 13:57:35

默認的應該都是粗實線，重新畫一個零件看看，是不是哪兒弄錯了
