動靜之機 發表于 2018-9-25 21:36
  I/ R" M+ N$ f( a: j: k, }5 J8 q晶體管(三極管)如何放大交流信號,書看的頭暈!
+ Y4 j9 M. u  R* ?http://m.whclglass.com.cn/thread-327973-1-1.html
(出處: 機械社 ...

4 o, q6 Y8 g% H* h* a  I太感謝了！🌹
+ E; @- I. u0 t- Q: z: Z3 Z

晶體管(三極管)如何放大交流信號,書看的頭暈!
http://m.whclglass.com.cn/thread-327973-1-1.html
% K2 h: X: v6 k6 @+ s(出處: 機械社區)
+ D$ R- k+ {  S5 O5 J4 ~

長橋臥波 發表于 2018-9-23 10:44
現在三極管的放大原理已經很少有人學了，三極管現在都是當作開關用。

4 v$ Z( M9 V4 A" ?) d好的，謝謝您

如果要保持3腳輸出高電平時間大于單穩態時間的情況下，2腳必須一直保持在低電平。但是由于存在Q3延時電路，話筒觸發信號不能持續通過Q2到達單穩態觸發端，故出現重復觸發現象。

現在三極管的放大原理已經很少有人學了，三極管現在都是當作開關用。

DianGongN 發表于 2018-9-23 08:56
; i6 I( P4 `( Y* _我已經從事電子電路方面的應用幾十年，談一點經驗：
BJT原理不必要花費太多時間去深入研究，除非你打算從 ...

非常感謝您的指點！太詳細了，學習方向清楚了。我已經在這被繞了很久了 ，感謝！

2369353531 發表于 2018-9-23 08:28
放大電流，電子方向與電流方向相反，把它理解成一個閥門就好，b就是開關，n到p是擴散運動，p到n是漂移運動 ...

好的，謝謝您

我已經從事電子電路方面的應用幾十年，談一點經驗：
' S3 b) S) I' y3 M2 K  G& J0 \BJT原理不必要花費太多時間去深入研究，除非你打算從事IC設計類的工作。
絕大多數應用，理解BJT放大的核心是：Ib控制Ic，Ie=Ib+Ic即可。
具體到你的問題，解答如下：

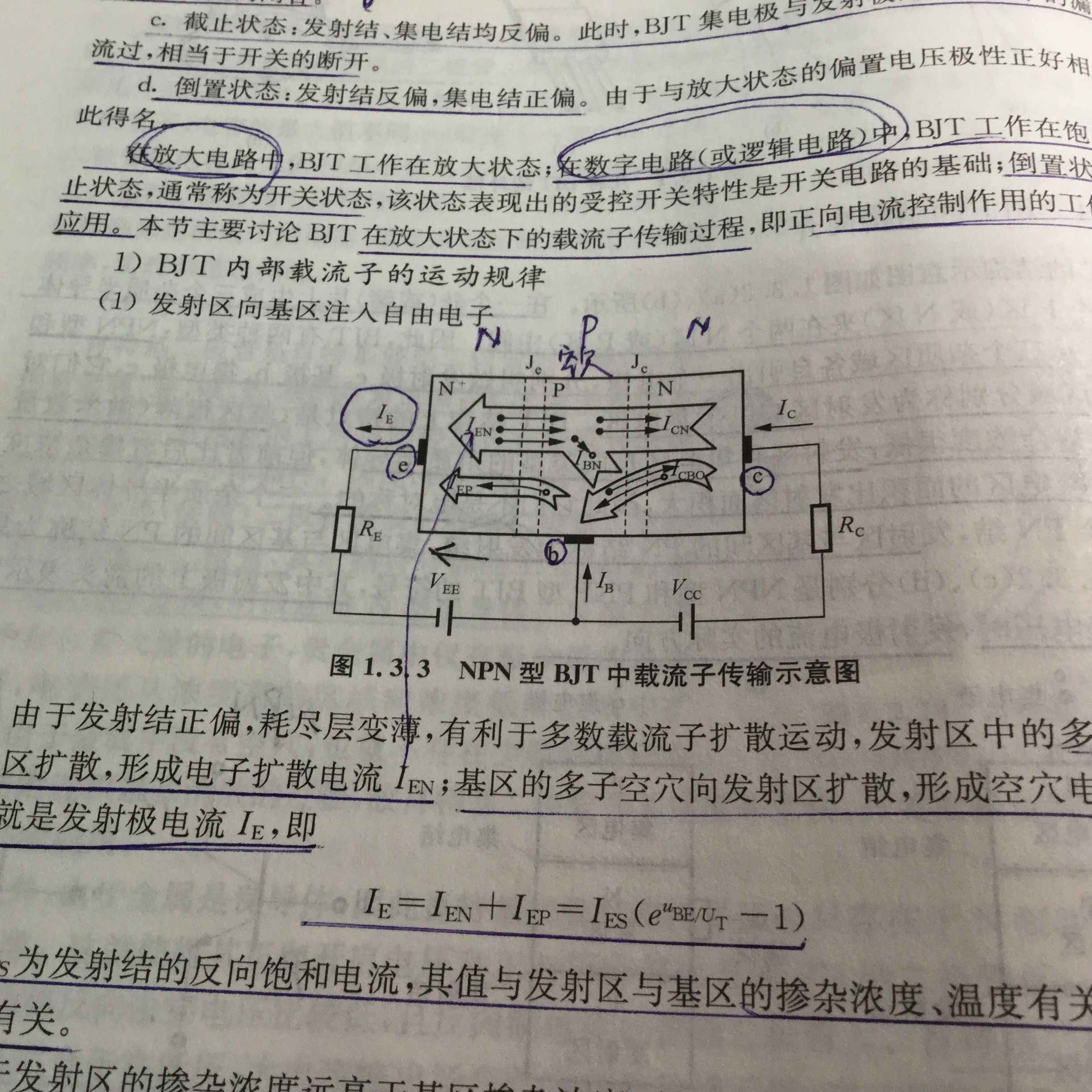

1 放大的本質來源于Ib控制Ic。放大對象有多種，比如電流放大，電壓放大，功率放大，要看具體電路。另外，電流輸入變換成電壓輸出等應用也可認為是放大。圖1.3.3不是講解放大功能的好電路，因為沒有明確 輸入信號 是什么，放大都是針對具體 輸入信號 而言的。后面學到的共基極、共射極基本放大電路，有助你理解BJT放大原理。

3 ]+ v7 Y/ U# d4 T* G: G# }2 本質是電流放大，即Ib控制Ic。但連接電路后，可以放大電壓和功率。一般應用，電壓放大最常見，比如輸入信號為1V正弦波電壓，要求放大為10V正弦波輸出，很容易用BJT實現，具體后面應該有例子。
" x- I% J+ L  L1 ]8 {( s: ]7 R) e
7 x6 m4 }; M, j4 V& c3.這個剛學完是知道的。實際上沒什么應用，現在忘記了。建議不要糾結在這里，后面的具體應用學懂就行了。

放大電流，電子方向與電流方向相反，把它理解成一個閥門就好，b就是開關，n到p是擴散運動，p到n是漂移運動，沒必要死磕哈，把自己繞進去
