大家來幫幫忙看看這個是什么結構

查看數: 4325 | 評論數: 12 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2018-9-18 11:05

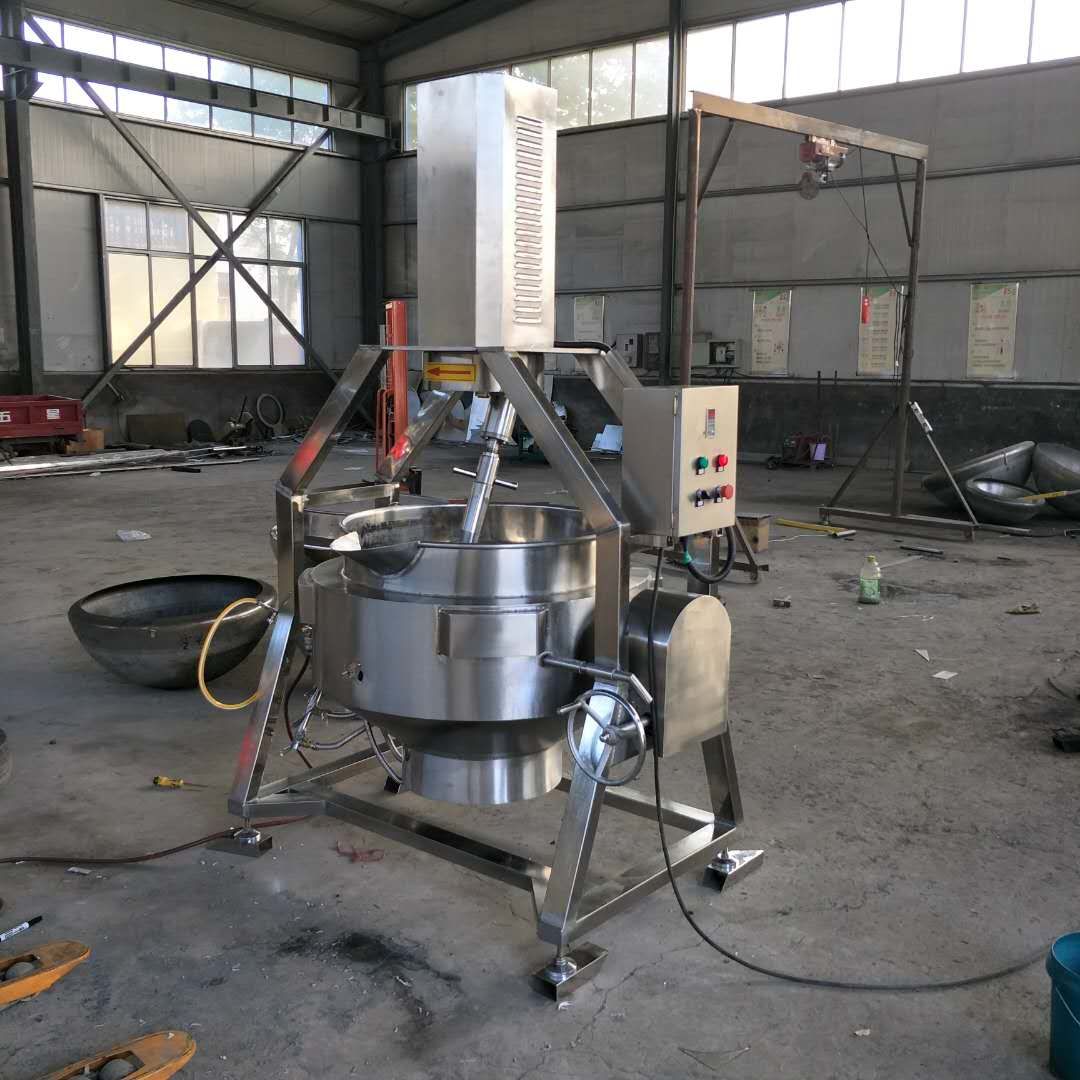

各位好，這是一臺炒鍋。想問下大家這個行星攪拌器是什么結構，動力如何輸入。內部結構是什么樣子的？有個傳動圖最好。謝謝大伙。

回復

十年一鍵 發表于 2018-9-21 15:14:05

wayyhlp 發表于 2018-9-19 21:39
實際上，除非定制，電機軸不夠長，中間需要再做聯軸器和加長軸

非常感謝，簡圖很直觀的就看懂了。

wayyhlp 發表于 2018-9-19 21:39:41

實際上，除非定制，電機軸不夠長，中間需要再做聯軸器和加長軸

wayyhlp 發表于 2018-9-19 21:36:13

十年一鍵 發表于 2018-9-19 10:17:08

wayyhlp 發表于 2018-9-18 22:03
最簡單的方案是，電機居中帶動轉盤旋轉，轉盤上固定攪拌軸套筒，轉盤外面是一個固定的齒圈，和攪拌軸頭上的 ...

我也是這么想的，謝謝你的回復

十年一鍵 發表于 2018-9-19 10:15:48

wayyhlp 發表于 2018-9-18 22:18
齒圈也可以是個小齒輪，套在轉盤軸外面，比齒圈便宜。

能給個簡單的示意圖嗎？謝謝先

十年一鍵 發表于 2018-9-19 10:15:03

遠祥發表于 2018-9-18 18:03
樓主參考附圖

謝謝。不過好像不搭邊哈

wayyhlp 發表于 2018-9-18 22:18:02

齒圈也可以是個小齒輪，套在轉盤軸外面，比齒圈便宜。

wayyhlp 發表于 2018-9-18 22:03:10

最簡單的方案是，電機居中帶動轉盤旋轉，轉盤上固定攪拌軸套筒，轉盤外面是一個固定的齒圈，和攪拌軸頭上的齒輪嚙合。只要轉盤轉，攪拌軸就會隨動。

遠祥 發表于 2018-9-18 18:03:27

樓主參考附圖
