解答的很詳細， 深刻學習了這個題材

塵世天涯 發表于 2018-9-16 15:45
這幾個曲線是用來輔助選型的。

根據你的實際使用工況來

講的真好，贊一下

學習+3

這么高的轉速，樓主這是銑削的動力是什么方式？

塵世天涯 發表于 2018-9-16 15:45
這幾個曲線是用來輔助選型的。

根據你的實際使用工況來

謝謝您的耐心解答，我明白了。

hztp 發表于 2018-9-16 12:04
謝謝您的細致解答，還有幾點問題請您指教：
連續運行工況（S1工作制），15分鐘工況（S2 15分鐘）,30分鐘 ...

這幾個曲線是用來輔助選型的。

根據你的實際使用工況來

連續運行，那么就按照S1工作制的曲線來選

如果是短時工作制15分鐘，或者30分鐘就按照相應的曲線來。

曲線給出的是這個主軸電機的最大能力，實際使用中不要超出就可以。如果超出了會有兩個結果：
1. 電機自帶過熱保護開關，并且外部線路也接好了。那么電機會自動斷電，溫度降低到后自動恢復
2. 電機不帶過熱保護。電機燒毀，需要換新

就這個主軸電機來說，可以工作在S1和S2工作制。

塵世天涯 發表于 2018-9-16 00:01

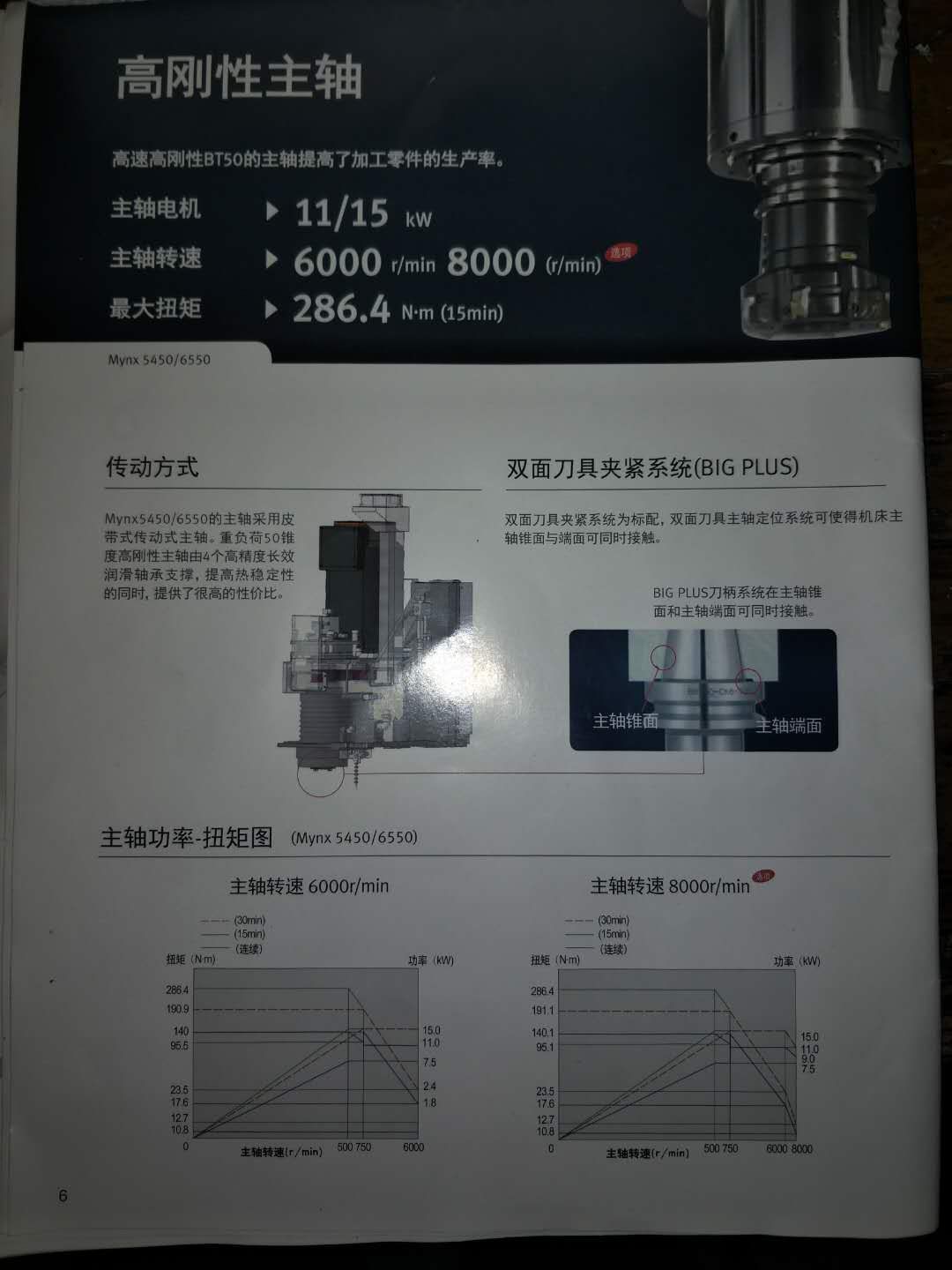

這張圖里面有6個曲線，分別是

連續運行工況（S1工作制）的轉速-功率曲線

謝謝您的細致解答，還有幾點問題請您指教：
連續運行工況（S1工作制），15分鐘工況（S2 15分鐘）,30分鐘工況  (S2 30分鐘) 三種運作可以相切換的嗎？
工況后面條件有連續/15分鐘/30分鐘主要表達的是什么意思？是最大運作時間？如果是最大運作時間那么工況運作過了限制時候該如何？

學習+2

這張圖里面有6個曲線，分別是

連續運行工況（S1工作制）的轉速-功率曲線
15分鐘工況（S2 15分鐘）的轉速-功率曲線
30分鐘工況  (S2 30分鐘)  的轉速-功率曲線

從這三個曲線可以看出，
S1工作制下，電機啟動階段轉速和功率呈線性關系增加，電機在500轉達到最大功率7.5KW，之后隨著轉速的增加，最大功率保持不變
S2 15分鐘工況，電機啟動階段轉速和功率呈線性關系增加，電機在500轉達到最大功率15KW，之后隨著轉速的增加，最大功率保持不變
S2 30分鐘工況，電機啟動階段轉速和功率呈線性關系增加，電機在750轉達到最大功率15KW，之后隨著轉速的增加，最大功率保持不變


連續運行工況（S1工作制）的扭矩-轉速曲線
15分鐘工況（S2 15分鐘）的扭矩-轉速曲線
30分鐘工況  (S2 30分鐘)  的扭矩-轉速曲線

從這三個曲線可以看出，
S1工作制下，電機在啟動階段保持140Nm的最大扭矩，達到500轉后，最大功率開始下降（后面一屆曲線看不懂，超出了常識上的理解）
S2 15分鐘工況，電機在啟動階段保持286.4Nm的最大扭矩，達到500轉后，最大功率開始下降，下降過程轉速增加與扭矩增加成反比，6000轉時最大扭矩為2.4Nm
S2 30分鐘工況，電機在啟動階段保持190.9Nm的最大扭矩，達到750轉后，最大功率開始下降，下降過程轉速增加與扭矩增加成反比，6000轉時最大扭矩為2.4Nm
